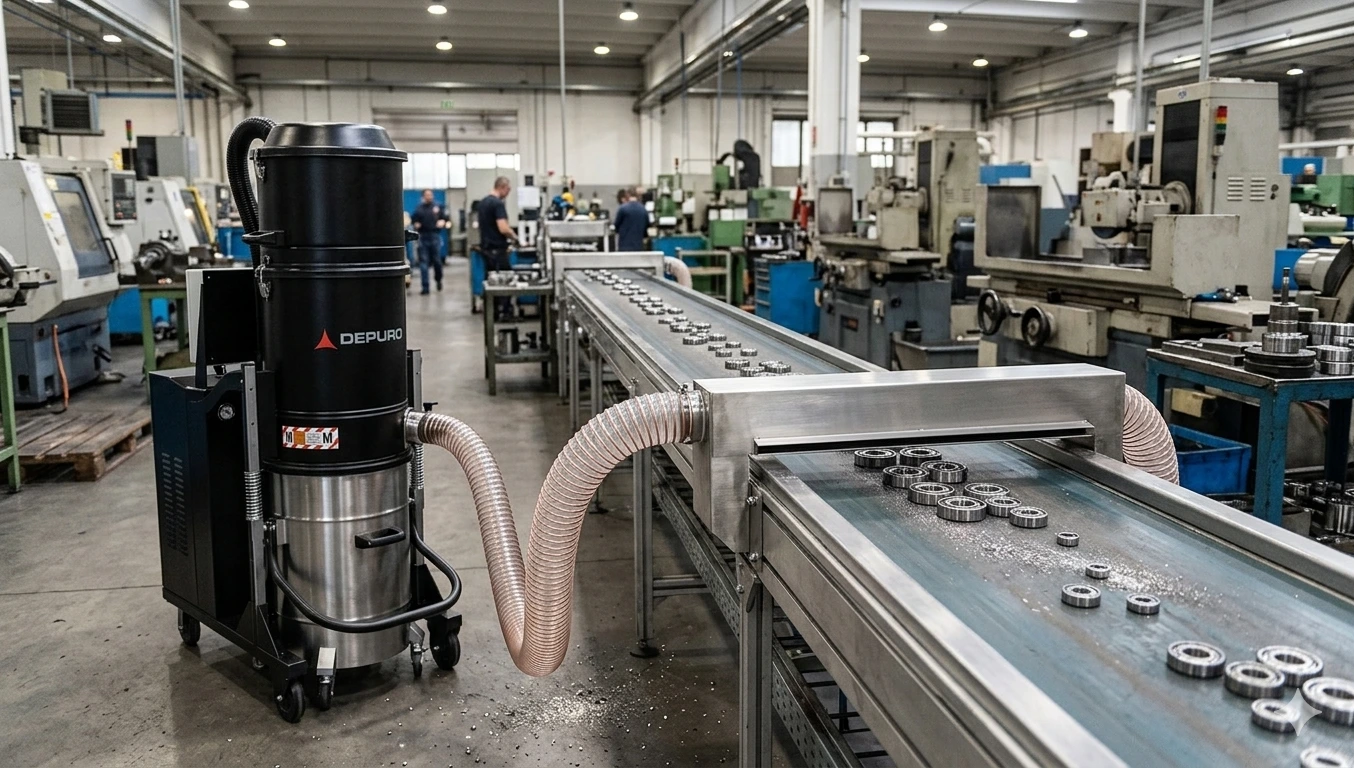

Fox odkurzacz ATEX IIIC 1/2D z pneumatyczną regeneracją filtrów
FOX ATEX Z20/Z22 - Pojemność zbiornika 100Lt. Moc od 2,2 kW do 7,5 kW , .Odkurzacz posiada certyfikat strony trzeciej (RINA), który potwierdza bezpieczeństwo obszaru wewnętrznego jako Z20, dzięki czemu nadaje się do odsysania pyłu metalowego i wybuchowego w całkowitym bezpieczeństwie. Jest bezpieczny do intensywnej pracy w strefach Atex 22. Wysokowydajna filtracja antystatyczna ze zintegrowanym systemem czyszczenia ręcznego.
Producent:
Filtry klasy:
ATEX:
Certyfikat:
Dostępność: Dostępny
Numer katalogowy: A203 A222 A178 A237
Stan produktu: Nowy
Skontaktuj się z naszym Biurem Obsługi Klienta:
Infolinia+48 501 176 369Biuro+48 32 203 21 93
Opis produktu
Wysokiej klasy specjalistyczny odkurzacz przemysłowy FOX ATEX z podwójną certyfikacją Z20 wewnątz / Z22 zewnątrz. Skonstruowany do współpracy z liniami produkcyjnymi, maszynami i pakowaczkami. Posiada pneumatyczną regenerację filtrów powietrza To mocny i niezawodny sprzęt odpowiedni do pracy w Z22. Odkurzacz posiada certyfikat strony trzeciej firmy notyfikującej TUU NORD, która potwierdza jego wewnętrzną strefę jako Z20. Model ten może pracować z pyłami wszystkich grup wybuchowości IIIA - włokna łatwopalne ; IIIB - pyły nieprzewodzące oraz pyłami przewodzącymi metali - IIIC Wyposażony jest w turbinę bocznokanałową z certyfikatem ATEX, idealną do pracy ciągłej bez konieczności przeglądów. Wewnątrz odkurzacza znajduje się filtr o dużej powierzchni z antystatycznego poliestru (24 000 cm2), certyfikowany w klasie M, o skuteczności filtracji 1 mikrona, zasysający kurz naładowany elektrostatycznie. Filtr jest chroniony solidnym metalowym cyklonem wspawanym wewnątrz komory filtra, co minimalizuje ryzyko zatkania. Na życzenie urządzenie może zostać wyposażone w filtr absolutny H14 w przypadku konieczności odsysania drobniejszego pyłu. Duży pojemnik o pojemności 100 litrów ze stali nierdzewnej AISI 304 ze zwalniaczem na kółkach umożliwia łatwe zbieranie i opróżnianie zasysanego materiału.
Jednostka ssąca to certyfikowana przez producenta turbina bocznokanałowa ATEX 3D z bezpośrednim połączeniem silnika z wirnikiem. turbina bocznokanałowa jest wyposażona w zawór bezpieczeństwa, który zapewnia ciągłą pracę bez konieczności konserwacji.
Odkurzacz wyposażony jest automatyczne czyszczenie/regeneracja filtrów głownych sprężonym powietrzem. Czyszczenie sterowane jest poprzez specjalny sterownik umieszczeny no obudowie i odbywa sie cyklicznie co 10 sekung z możliwośćią indywidualnej regulacji
Dzięki komorze certyfikowanej dla strefy 1D – Zone 20 odkurzacz gwarantuje maksymalne bezpieczeństwo i zgodność z normami podczas odkurzania pyłów palnych IIIA i IIIB lub przewodzących/konduktywnych grupa IIIC, (aluminium, cynk, tytan itd.), zgromadzonych wewnątrz urządzenia.
Materiał zbierany jest w pojemniku ze stali nierdzewnej AISI 304, wyposażonym w metalowy uchwyt umożliwiający jego wyjęcie. Materiał wykonania INOX pozwala uniknąć iskier, które mogłyby powstać na skutek ładunku elektrostatycznego.
BUDOWA I ZASTOSOWANIE
ZBIORNIK
System SP to solidne i sprawdzone rozwiązanie. Automatyczne oczyszczania filtrów działa w oparciu o siłę uderzenia wstecznego sprężonego powietrza. Czyszczenie filtrów działa w pełni automatycznie. Po ustaleniu wytycznych częstotliwości i długości uderzeń, system cyklicznie wykonuje czyszczenie kolejno każdego odrębnie z 3 zainstalowanych filtrów kolumnowych. Filtry kolumnowe użyte w odkurzaczu posiadają klasę filtracji „M” z certyfikatem IFA/ BGIA.
Dostępne filtry do systemu SP:
Filtr cartrigde antystatyczny Klasa M - IFA/BGIA 30.000cm2 - D150mm-H485mm kod-P09577
Filtr cartrigde antystatyczny Klasa H13 PTFE - IFA/BGIA 30.000cm2 - D150mm-H485mm kod-P12674
Certyfikaty zostały nadane przez zewnętrzną firmę notyfikującą TUV NORD Instytut Germany.
II 3D Ex h IIIB T140 Dc
NOWOŚĆ: Specjalny certyfikat TÜV NORD 1/3D obejmujący zewnętrzną i wewnętrzną część odkurzacza.
Odkurzacz może zbierać pyły których minimalna energia zapłonu (MIE) we wszystkich temperaturach roboczych wynosi mJ ≥ 3
II 3D Ex h IIIB T140 Dc
NOWOŚĆ: Specjalny certyfikat TÜV NORD 1/3D obejmujący zewnętrzną i wewnętrzną część odkurzacza.
Odkurzacz może zbierać pyły których minimalna energia zapłonu (MIE) we wszystkich temperaturach roboczych wynosi mJ ≥ 3
TURBINA BOCZNOKANAŁOWA ATEX
PNEUMATYCZNE CZYSZCZENIE
CERTYFIKACJA WEWNĘTRZNA 1D
ZBIORNIK INOX
BUDOWA I ZASTOSOWANIE
Przemysłowy, jednofazowy/trójfazowy odkurzacz ATEX zasilany turbiną bocznokanałową z elektrycznym układem sterowania. Turbina odkurzacza niezwykle wytrzymała, cicha, wydajna i niezawodna jest przystosowana do pracy ciągłej. Silnik turbiny posiada specjalne radiatory dla powietrza chłodzącego. Wyłącznik elektryczny odkurzacza z układem zabezpieczenia przeciążeniowego i zwarciowego. Wykonanie komory filtra/zbiornika ze stali INOX odpowiednie do pracy z drobnymi, toksycznymi pyłami.
Ponadto A206 A223 A191 A239 są wyposażone w manometr do stałej kontroli turbiny ssącej oraz określający drożność filtra. Przyrost wartości wskazywanego podciśnienia świadczy o stopniowym zabrudzeniu filtra zbieranym pyłem co ogranicza przepływ powietrza i skuteczność odkurzacza.
W modelach A206 A223 A191 A239 jest standardem bezpieczny wyłącznik start/stop turbiny ssącej. Ponadto w skrzynce znajduje się zabezpieczenie silnikowe nadprądowe i zwarciowe, natomiast CZERWONA kontrolka informuje o błędnej kolejności faz (należy wówczas odłączyć odkurzacz z napięcia i zmienić kolejność faz).
Wlot powietrza do zbiornika z deflektorem kierując strumien powietrza w prawo w dół, ponadto usytuowany jest poniżej dolnej krawędzi filtra powietrza co uniemożliwia uderzenie pyłem bądź ostrymi odpadami bezpośrednio w filtr powodując jego oblepianie brudem jak i uszkodzenia mechaniczne filtra. Zbiornik odkurzacza odpinany opada na własne koła, za pomocą klamer zapinających.
FILTRACJA - Filtry certyfikowane przez IFA Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung Germany
Filtr kieszeniowy M class dla całego asortymentu odkurzaczy z gwarancją skuteczności filtracji 1 mikrona dla zebranych pyłów.
Klasa M < 0,1% Pyły o najwyższych dopuszczalnych stężeniach (NDS) ≥ 0,1 mg/m³
Klasa M < 0,1% Pyły o najwyższych dopuszczalnych stężeniach (NDS) ≥ 0,1 mg/m³
Filtr HEPA H14 (opcja) dla całego asortymentu odkurzaczy, gwarancja blokowania pyłów do 99,995% dla pyłów o średnicy 0,18 mikrona. ISO 9001:2015 dla zapewnienia jakości, nawet w procesach wewnętrznych.
Klasa H < 0,005% Pyły o najwyższych dopuszczalnych stężeniach (NDS) < 0,1 mg/m³
Klasa H < 0,005% Pyły o najwyższych dopuszczalnych stężeniach (NDS) < 0,1 mg/m³
EN 17348:2022: odkurzacz zgodny z nową, zharmonizowaną normą europejską dotyczącą wymagań konstrukcyjnych dla odkurzaczy używanych w atmosferach potencjalnie wybuchowych w której zostały ujęte postanowienia techniczne zharmonizowaną nakładane przez normę EN 62784:2018. Wprowadza ona bardziej rygorystyczne zasady niż ogólna dyrektywa ATEX.
DT (Dry Type): Oznacza "typ suchy". Odkurzacze z tym oznaczeniem są zaprojektowane specjalnie do zbierania suchych, palnych pyłów w strefach zagrożonych wybuchem (pyłowych 21, 22 oraz wewnętrznej 20)
Odkurzacz jest certyfikowany do pracy w strefach, gdzie pył może utworzyć atmosferę wybuchową.
Zgodnie z normą, odkurzacz musi posiadać systemy filtracyjne gwarantujące wymagany poziom ochrony (np. filtry antystatyczne, HEPA).
Urządzenie jest zaprojektowane tak, aby zapobiegać wyładowaniom elektrostatycznym, które mogłyby zainicjować wybuch.
Odkurzacz jest przystosowany do bezpiecznego przechowywania zebranego pyłu.
DT (Dry Type): Oznacza "typ suchy". Odkurzacze z tym oznaczeniem są zaprojektowane specjalnie do zbierania suchych, palnych pyłów w strefach zagrożonych wybuchem (pyłowych 21, 22 oraz wewnętrznej 20)
Odkurzacz jest certyfikowany do pracy w strefach, gdzie pył może utworzyć atmosferę wybuchową.
Zgodnie z normą, odkurzacz musi posiadać systemy filtracyjne gwarantujące wymagany poziom ochrony (np. filtry antystatyczne, HEPA).
Urządzenie jest zaprojektowane tak, aby zapobiegać wyładowaniom elektrostatycznym, które mogłyby zainicjować wybuch.
Odkurzacz jest przystosowany do bezpiecznego przechowywania zebranego pyłu.
ZALETY ODKURZACZA
-
Certyfikat ATEX 20/22 - ATEX II 1/3D Ex htc IIIC T140°C Da/Dc
- duży 100 litrów zbiornik opuszczany na własne koła
- filtr zmywalny, wzmocniony z powłoką „dont stick” do której nie przywierają pyły
- manualny otrząsacz filtra powietrza zdolny w chwilę przywrócić pełen przepływ
- filtr o powierzchni 24.000 cm2 certyfikowany w klasie M
- Wlot śred. 80 mm pozwala na swobodny wlot powietrza i zmniejsza opór przepływu
- turbina odkurzacza do pracy ciągłej 24/7 bez przeglądów
- bardzo duży przepływ powietrza
- ekwipotencjalizacja – galwaniczne połączenie wszystkich elementów odkurzacza
- wyłącznik z kontrolerem prawidłowego podłączenia kolejności faz firmy SIEMENS
- silnik indukcyjny oraz turbina bocznokanałowa
- stopień ochrony przeciwporażeniowej IP65
- labiryntowy wgaszacz iskier (opcja)
BUDOWA I ZASTOSOWANIE CYKLONU
Wewnętrzny separator cyklonowy współdziałając z stycznym do okręgu wlotem wytwarza efekt cyklonowy. Dzięki temu rozwiązaniu siła odśrodkowa spycha wpadające pyły na zewnątrz na ściany zbiornika powodując ich hamowanie na ścianach zbiornika i opadanie w dół. W bardzo dużym stopniu separator odciąża filtr powietrza, także uniemożliwia uszkodzenie filtra powietrza ostrymi przedmiotami, wodą czy olejem. Styczny do okręgu wlot o dużej średnicy mm pozwala na swobodny wlot powietrza do odkurzacza i zmniejsza wewnętrzny opór oraz powoduje uporządkowany ruch powietrza w odkurzaczu.FILTRACJA
Filtr włókninowy klasy M certyfikat BGIA pokryty warstwą teflonu typu „dont stick” w celu uniemożliwienia przywierania pyłu, odporny na wilgoć, tłuszcze, chemię. Dostępne są także filtry:
ANTYSTATIC - do pyłów naelektryzowanych
ANTYSTATIC PTFE - do pyłów naelektryzowanych z membraną teflonową
OPCJA HEPA - Na żądanie odkurzacz może być wyposażony w dodatkową komorę wraz z filtrem HEPA14 (H 99,995%). Zdjęcie obok -->
ANTYSTATIC - do pyłów naelektryzowanych
ANTYSTATIC PTFE - do pyłów naelektryzowanych z membraną teflonową
OPCJA HEPA - Na żądanie odkurzacz może być wyposażony w dodatkową komorę wraz z filtrem HEPA14 (H 99,995%). Zdjęcie obok -->
Zbiornik odkurzacza o pojemności 100 litrów jest niezależnym elementem mocowanym poprzez mechanizm dźwigniowy. Zaletą jest łatwe odłączanie zbiornika od odkurzacza, opuszczanie na własne koła i opróżnianie. Jest także możliwość używania jednorazowych worków nylonowych wraz z systemem KDP podtrzymywania worków podczas uruchomienia.
AUTOMATYCZNY SYSTEM SP
System SP to solidne i sprawdzone rozwiązanie. Automatyczne oczyszczania filtrów działa w oparciu o siłę uderzenia wstecznego sprężonego powietrza. Czyszczenie filtrów działa w pełni automatycznie. Po ustaleniu wytycznych częstotliwości i długości uderzeń, system cyklicznie wykonuje czyszczenie kolejno każdego odrębnie z 3 zainstalowanych filtrów kolumnowych. Filtry kolumnowe użyte w odkurzaczu posiadają klasę filtracji „M” z certyfikatem IFA/ BGIA.
Dostępne filtry do systemu SP:
Filtr cartrigde antystatyczny Klasa M - IFA/BGIA 30.000cm2 - D150mm-H485mm kod-P09577
Filtr cartrigde antystatyczny Klasa H13 PTFE - IFA/BGIA 30.000cm2 - D150mm-H485mm kod-P12674
CYKLOMETR
FILTRY KOLUMNOWE
ZBIORNIK KUMULACYJNY
SOLENOIDOWE ZAWORY
* Odkurzacze są sprzedawane bez osprzętu
Czytaj więcej
Dane techniczne
Akcesoria Ø 50/70 mm na życzenie
Wąż PUR Ø 50 mm ATEX FOOD zbrojony odporny na ścieranie ścianka 0,9 mm
Zakończenie konduktywne ATEX do węża PUR Ø 50 mm
.jpg)
Rura gięta chromowana Ø 50 mm z szybkozłączem
Ssawa podłogowa D 50 mm z wkładami z włosia konduktywnego
Ssawa gumowa szczelinowa Ø 50 mm konduktywna
Ssawa szczelinowa metalowa płaska Ø 50 mm dł. L 390 mm
Ssawa stożkowa D 50 mm gumowa konduktywna z przyłączem
Ssawa okrągła Ø 40 mm konduktywna z dodatkowym mosiężnym włosem
Ssawa poszerzana gumowa konduktywna z przyłączem Ø 50 mm
Przedłużka prosta aluminiowa ATEX Ø 50 mm dł. 100 cm z szybkozłączem
Wąż PUR Ø 70 mm ATEX FOOD zbrojony odporny na ścieranie ścianka 0,9 mm
Zakończenie konduktywne ATEX do węża PUR Ø 70 mm
Rura gięta chromowana Ø 70 mm z szybkozłączem
Ssawa podłogowa D 70 mm z wkładami z włosia konduktywnego
Ssawa okrągła D 70 mm gumowa konduktywna z metalowym łacznikiem
Ssawa szczelinowa metalowa płaska Ø 70 mm dł. L 390 mm
Rura (ssawa) stalowa D 70 mm gięta galwanizowana z uchwytami
Ssawa stalowa D 70 mm poszerzana galwanizowana długość L 1m
Filtry i opcje dodatkowe
Antystatyczny filtr gwiaździsty klasa "M" IFA/BGIA
Antystatyczny filtr gwiaździsty PTFE klasa "M" IFA/BGIA
Flitr absolutny HEPA Klasa H14 EN 1822-5 jako drugi stopień filtracji
Filtr antystatyczny PTFE 38.000 cm² Klasa M EN 60335-2-69
Automatyczne oczyszczanie filtra przedmuchem wstecznym
Pojemnik na akcesoria do odkurzacza
Wlot styczny do okręgu z preseparatorem cyklonowym
Zbiornik i komora filtra ze stali kwasoodpornej AISI 304
Zbiornik, komora filtra i rama ze stali nierdzewnej INOX AISI 304
Powiększony zbiornik do odkurzacza do 100 lit.
Zestaw podciśnieniowy do stosowania worków jednorazowych
Zestaw LONGOPACK® do ciągłego pakowania do rękawa foliowego 20m
Zdalne sterowanie odkurzacza napięciem 24 V AC
