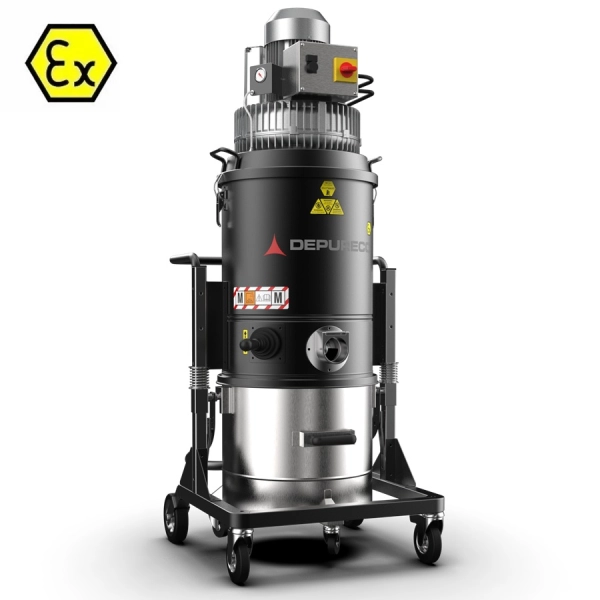

Odkurzacz przemysłowy Ex 1/3D antywybuchowy do strefy zagrożonej wybuchem Z22
ECOBULL DEX 1/3D odkurzacz ATEX z turbiną bocznokanałową 1,8kW / 3kW / 4kW - 230/400V, filtrem kieszeniowym - star 24.000 cm2 i zbiornikiem 65/100 litrów do pracy w strefie Z22
Producent:
Filtry klasy:
ATEX:
System czyszczenia filtra:
Certyfikat:
Numer katalogowy: A1740 A1760 A1380
Skontaktuj się z naszym Biurem Obsługi Klienta:
Infolinia+48 501 176 369Biuro+48 32 203 21 93
Opis produktu
Wysokiej klasy odkurzacz ECOBULL XM DEX 1/3D osadzony na ramie z odpinanym na własne koła zbiornikiem 20 litrów. Posiada turbinę bocznokanałową 1,8kW ATEX chłodzoną drugim obiegiem powietrza. W odkurzaczu zastosowano filtr M class oraz możliwość w opcji HEPA H14. Modele A1740 A1760 A1380 gwarantuje maksymalne bezpieczeństwo i zgodność z normami podczas odkurzania pyłów palnych lub przewodzących włącznie z grupą IIIC w strefie Z22, nawet jeżeli zebrany wewnątrz odkurzacza pył wytworzy w zbiorniku strefę Z20.
Odkurzacze A1740 A1760 A1380 są zbudowane według dyrektywy unijnej 2014/34/WE posiadają odpowiednie rozwiązania jako odkurzacz przemysłowy posiadający kategorię urządzenia 1/3D zabezpieczenia przed wybuchem pozwalającą na pracę w niebezpiecznych warunkach stref Z22 potencjalnie zagrożonych wybuchem. Odkurzacz może zbierać pyły wszystkich grup wybuchowości płów IIIA - IIIB - IIIC obejmując także pyły metali (aluminium, cynk, tytan itd.)
Jednostka ssąca to certyfikowana przez producenta turbina bocznokanałowa ATEX 3D z bezpośrednim połączeniem silnika z wirnikiem. turbina bocznokanałowa jest wyposażona w zawór bezpieczeństwa, który zapewnia ciągłą pracę bez konieczności konserwacji.
Filtrację zapewnia poliestrowy filtr gwiaździsty klasy M (skuteczność filtracji 1 mikron) o dużej powierzchni filtrującej, co gwarantuje przepływ powietrza nawet przy zabrudzonym filtrze. Zasysany pył i części stałe są odprowadzane przez deflektor chroniący filtr główny.
Dzięki komorze certyfikowanej dla strefy 1D – Zone 20 odkurzacz gwarantuje maksymalne bezpieczeństwo i zgodność z normami podczas odkurzania pyłów palnych IIIA i IIIB lub przewodzących/konduktywnych grupa IIIC, (aluminium, cynk, tytan itd.), zgromadzonych wewnątrz urządzenia.
Materiał zbierany jest w pojemniku ze stali nierdzewnej AISI 304, wyposażonym w metalowy uchwyt umożliwiający jego wyjęcie. Materiał wykonania INOX pozwala uniknąć iskier, które mogłyby powstać na skutek ładunku elektrostatycznego.
Odkurzacze A1740 A1760 A1380 są zbudowane według dyrektywy unijnej 2014/34/WE posiadają odpowiednie rozwiązania jako odkurzacz przemysłowy posiadający kategorię urządzenia 1/3D zabezpieczenia przed wybuchem pozwalającą na pracę w niebezpiecznych warunkach stref Z22 potencjalnie zagrożonych wybuchem. Odkurzacz może zbierać pyły wszystkich grup wybuchowości płów IIIA - IIIB - IIIC obejmując także pyły metali (aluminium, cynk, tytan itd.)
Certyfikaty zostały nadane przez zewnętrzną firmę notyfikującą TUV NORD Instytut Germany.
ATEX II 1/3D Ex h IIIC T160 Da/Dc
NOWOŚĆ: Specjalny certyfikat TÜV NORD 1/3D obejmujący zewnętrzną i wewnętrzną część odkurzacza.
Odkurzacz może zbierać pyły których minimalna energia zapłonu (MIE) we wszystkich temperaturach roboczych wynosi mJ ≥ 3
ATEX II 1/3D Ex h IIIC T160 Da/Dc
NOWOŚĆ: Specjalny certyfikat TÜV NORD 1/3D obejmujący zewnętrzną i wewnętrzną część odkurzacza.
Odkurzacz może zbierać pyły których minimalna energia zapłonu (MIE) we wszystkich temperaturach roboczych wynosi mJ ≥ 3
TURBINA BOCZNOKANAŁOWA ATEX
FILTRACJI M class
CERTYFIKACJA WEWNĘTRZNA 1D
ZBIORNIK INOX
ZALETY ODKURZACZA
BUDOWA I ZASTOSOWANIE
- filtr catrtridge antystatyczny z powłoką „dont stick” do której nie przywierają pyły
- filtr o powierzchni 24.000 cm2 certyfikowany w klasie M,
- filtr HEPA H14 w standardzie jako drugi stopień filtracji
- wlot śred. 70 mm pozwala na swobodny wlot powietrza i zmniejsza opór przepływu
- zbiornik kompaktowy z własnymi kołami
- potencjałowanie – galwaniczne połączenie wszystkich elementów odkurzacza
- turbiną bocznokanałową
- stopień ochrony przeciwporażeniowej IP65
BUDOWA I ZASTOSOWANIE
Przemysłowy, jednofazowy/trójfazowy odkurzacz ATEX zasilany turbiną bocznokanałową z elektrycznym układem sterowania. Turbina odkurzacza niezwykle wytrzymała, cicha, wydajna i niezawodna jest przystosowana do pracy ciągłej. Silnik turbiny posiada specjalne radiatory dla powietrza chłodzącego. Wyłącznik elektryczny odkurzacza z układem zabezpieczenia przeciążeniowego i zwarciowego. Wykonanie komory filtra/zbiornika ze stali INOX odpowiednie do pracy z drobnymi, toksycznymi pyłami.
Ponadto A1740 A1760 A1380 jest wyposażony w manometr do stałej kontroli turbiny ssącej oraz określający drożność filtra. Przyrost wartości wskazywanego podciśnienia świadczy o stopniowym zabrudzeniu filtra zbieranym pyłem co ogranicza przepływ powietrza i skuteczność odkurzacza.
W modelu A1740 A1760 A1380 jest standardem bezpieczny wyłącznik start/stop turbiny ssącej. Ponadto w skrzynce znajduje się zabezpieczenie silnikowe nadprądowe i zwarciowe, natomiast CZERWONA kontrolka informuje o błędnej kolejności faz (należy wówczas odłączyć odkurzacz z napięcia i zmienić kolejność faz).
Wlot powietrza do zbiornika z deflektorem kierując strumien powietrza w prawo w dół, ponadto usytuowany jest poniżej dolnej krawędzi filtra powietrza co uniemożliwia uderzenie pyłem bądź ostrymi odpadami bezpośrednio w filtr powodując jego oblepianie brudem jak i uszkodzenia mechaniczne filtra. Zbiornik odkurzacza odpinany opada na własne koła, za pomocą klamer zapinających.
FILTRACJA - Filtry certyfikowane przez IFA Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung Germany
Filtr kieszeniowy M class dla całego asortymentu odkurzaczy z gwarancją skuteczności filtracji 1 mikrona dla zebranych pyłów.
Klasa M < 0,1% Pyły o najwyższych dopuszczalnych stężeniach (NDS) ≥ 0,1 mg/m³
Klasa M < 0,1% Pyły o najwyższych dopuszczalnych stężeniach (NDS) ≥ 0,1 mg/m³
Filtr HEPA H14 (opcja) dla całego asortymentu odkurzaczy, gwarancja blokowania pyłów do 99,995% dla pyłów o średnicy 0,18 mikrona. ISO 9001:2015 dla zapewnienia jakości, nawet w procesach wewnętrznych.
Klasa H < 0,005% Pyły o najwyższych dopuszczalnych stężeniach (NDS) < 0,1 mg/m³
Klasa H < 0,005% Pyły o najwyższych dopuszczalnych stężeniach (NDS) < 0,1 mg/m³
EN 17348:2022: odkurzacz zgodny z nową, zharmonizowaną normą europejską dotyczącą wymagań konstrukcyjnych dla odkurzaczy używanych w atmosferach potencjalnie wybuchowych w której zostały ujęte postanowienia techniczne zharmonizowaną nakładane przez normę EN 62784:2018. Wprowadza ona bardziej rygorystyczne zasady niż ogólna dyrektywa ATEX.
DT (Dry Type): Oznacza "typ suchy". Odkurzacze z tym oznaczeniem są zaprojektowane specjalnie do zbierania suchych, palnych pyłów w strefach zagrożonych wybuchem (pyłowych 21, 22 oraz wewnętrznej 20)
Odkurzacz jest certyfikowany do pracy w strefach, gdzie pył może utworzyć atmosferę wybuchową.
Zgodnie z normą, odkurzacz musi posiadać systemy filtracyjne gwarantujące wymagany poziom ochrony (np. filtry antystatyczne, HEPA).
Urządzenie jest zaprojektowane tak, aby zapobiegać wyładowaniom elektrostatycznym, które mogłyby zainicjować wybuch.
Odkurzacz jest przystosowany do bezpiecznego przechowywania zebranego pyłu.
DT (Dry Type): Oznacza "typ suchy". Odkurzacze z tym oznaczeniem są zaprojektowane specjalnie do zbierania suchych, palnych pyłów w strefach zagrożonych wybuchem (pyłowych 21, 22 oraz wewnętrznej 20)
Odkurzacz jest certyfikowany do pracy w strefach, gdzie pył może utworzyć atmosferę wybuchową.
Zgodnie z normą, odkurzacz musi posiadać systemy filtracyjne gwarantujące wymagany poziom ochrony (np. filtry antystatyczne, HEPA).
Urządzenie jest zaprojektowane tak, aby zapobiegać wyładowaniom elektrostatycznym, które mogłyby zainicjować wybuch.
Odkurzacz jest przystosowany do bezpiecznego przechowywania zebranego pyłu.
ODKURZACZE DEPURECO ZBUDOWANE W CAŁKOWITEJ ZGODNOŚCI Z PONIŻSZYMI STANDARDAMI, WYMOGAMI I NORMAMI
2014/34/UE
Dyrektywa ATEX 214 „sprzętowa” 2014/34/UE – Urządzenia i systemy ochronne przeznaczone do użytku w atmosferach potencjalnie zagrożonych wybuchem.
Zapewnienia, że sprzęt wprowadzany do obrotu na terenie UE jest bezpieczny i nie spowoduje zapłonu w strefach zagrożonych wybuchem (np. kopalnie, rafinerie, magazyny chemiczne). Dotyczy producentów, importerów i dystrybutorów urządzeń elektrycznych i mechanicznych. Produkty zgodne z tą dyrektywą muszą być oznakowane znakiem CE oraz specjalnym znakiem ATEX (Ex) .
Dyrektywa ATEX 214 „sprzętowa” 2014/34/UE – Urządzenia i systemy ochronne przeznaczone do użytku w atmosferach potencjalnie zagrożonych wybuchem.
Zapewnienia, że sprzęt wprowadzany do obrotu na terenie UE jest bezpieczny i nie spowoduje zapłonu w strefach zagrożonych wybuchem (np. kopalnie, rafinerie, magazyny chemiczne). Dotyczy producentów, importerów i dystrybutorów urządzeń elektrycznych i mechanicznych. Produkty zgodne z tą dyrektywą muszą być oznakowane znakiem CE oraz specjalnym znakiem ATEX (Ex) .
EN 17348:2022
Aktualna europejska zharmonizowana norma odnoszącą się dp odkurzaczy ATEX. Integruje i aktualizuje normę EN 62784, zapewniając pełną zgodność z dyrektywą 2014/34/UE, ustanawia wymogi dotyczące projektowania i testowania odkurzaczy przemysłowych przeznaczonych do stosowania w atmosferach potencjalnie wybuchowych. Wprowadza specjalne oznakowanie wewnętrznych i zewnętrznych części urządzenia, rozróżniając systemy suche, mokre i z kolektorem cieczy. Kluczowe aktualizacje obejmują odpowiednie systemy filtracji, zapewniające odpowiednią ochronę zgodnie z wymogami bezpieczeństwa.
Aktualna europejska zharmonizowana norma odnoszącą się dp odkurzaczy ATEX. Integruje i aktualizuje normę EN 62784, zapewniając pełną zgodność z dyrektywą 2014/34/UE, ustanawia wymogi dotyczące projektowania i testowania odkurzaczy przemysłowych przeznaczonych do stosowania w atmosferach potencjalnie wybuchowych. Wprowadza specjalne oznakowanie wewnętrznych i zewnętrznych części urządzenia, rozróżniając systemy suche, mokre i z kolektorem cieczy. Kluczowe aktualizacje obejmują odpowiednie systemy filtracji, zapewniające odpowiednią ochronę zgodnie z wymogami bezpieczeństwa.
EN 62784:2018
Międzynarodowa norma określająca wymagania konstrukcyjne i metody badań odkurzaczy stosowanych w atmosferach potencjalnie wybuchowych, której postanowienia techniczne zostały w całości uwzględnione i spełnione przez zharmonizowaną normę EN 17348.
Została opracowana, aby zapewnić bezpieczną eksploatację urządzeń w środowiskach zagrożonych wybuchem pyłów. Skupia się na sprzęcie zapewniającym poziom ochrony EPL Dc (Equipment Protection Level Dc), co odpowiada pracy w strefie 22 zagrożenia wybuchem wg dyrektywy ATEX.
Międzynarodowa norma określająca wymagania konstrukcyjne i metody badań odkurzaczy stosowanych w atmosferach potencjalnie wybuchowych, której postanowienia techniczne zostały w całości uwzględnione i spełnione przez zharmonizowaną normę EN 17348.
Została opracowana, aby zapewnić bezpieczną eksploatację urządzeń w środowiskach zagrożonych wybuchem pyłów. Skupia się na sprzęcie zapewniającym poziom ochrony EPL Dc (Equipment Protection Level Dc), co odpowiada pracy w strefie 22 zagrożenia wybuchem wg dyrektywy ATEX.
Czytaj więcej
Dane techniczne
Akcesoria Ø 40/50 mm na życzenie

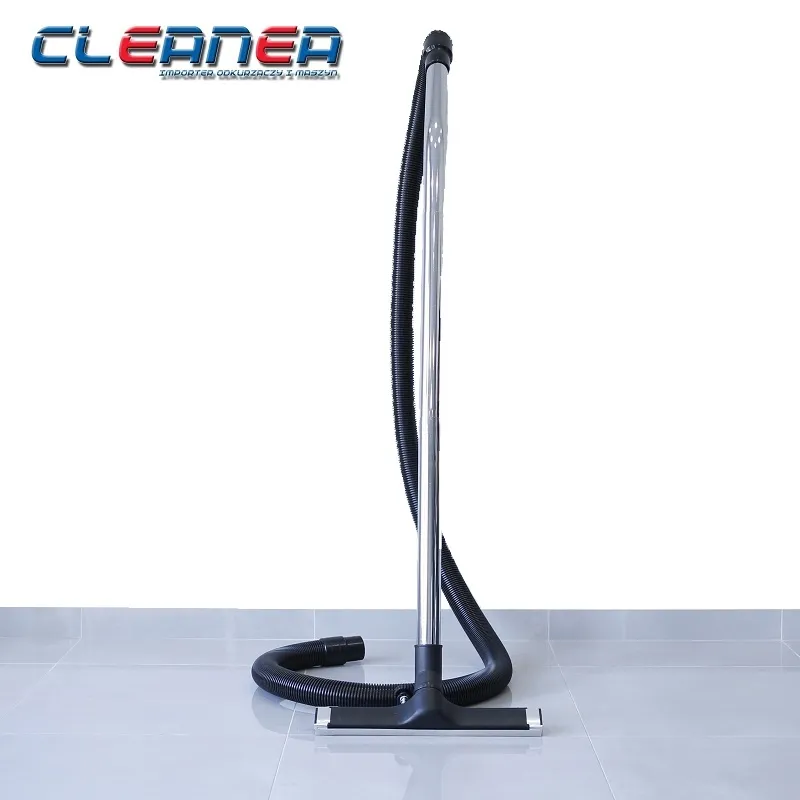

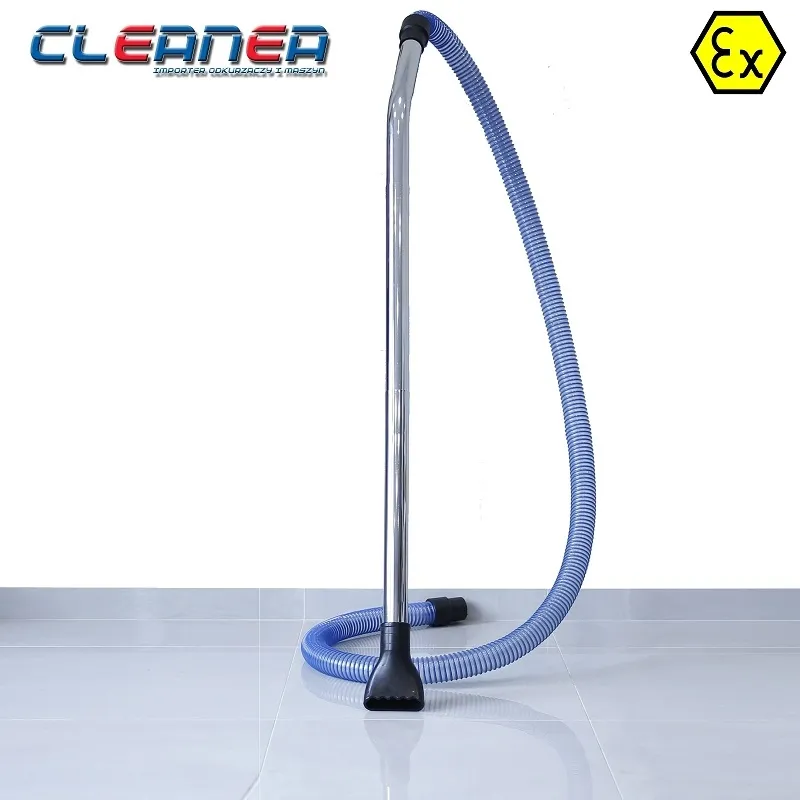

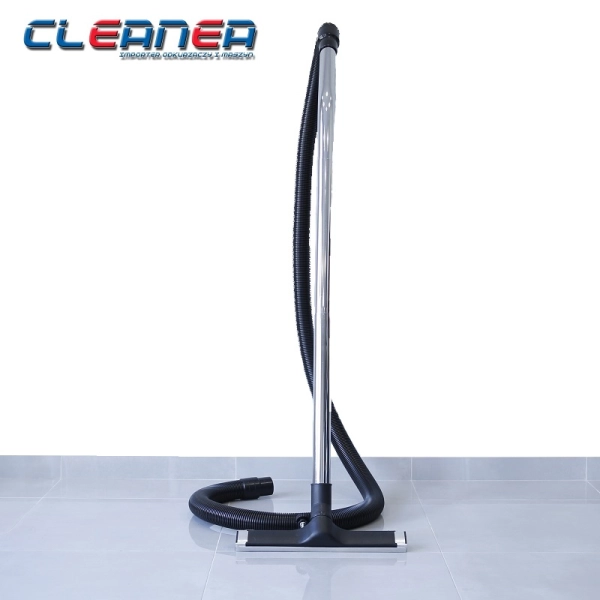

Wąż EVA Ø40mm elastyczny konduktywny różne długości
Zakończenie konduktywne ATEX do węża EVA Ø 40 mm z redukcją na mufę Ø 50 mm
Zakończenie konduktywne ATEX do węża EVA Ø 40 mm
Rura gięta chromowana Ø40mm z szybkozłączem
Ssawa podłogowa D 40 mm z wkładami z włosia konduktywnego
Ssawa szczelinowa PVC Ø 40 mm konduktywna
Ssawa szczelinowa gumowa ATEX Ø 40/50 mm
Ssawa szczelinowa metalowa płaska Ø 40 mm dł. 390 mm
Ssawa okrągła Ø 40 mm konduktywna z dodatkowym mosiężnym włosem
Ssawa poszerzana gumowa kondyktywna z przyłączem Ø 40 mm
Przedłużka prosta aluminiowa Ø 40 mm dł. 100 cm ATEX z szybkozłączem
Wąż PUR Ø 50 mm ATEX FOOD zbrojony odporny na ścieranie 0,9 mm
Zakończenie konduktywne ATEX do węża PUR Ø 50 mm
.jpg)
Rura gięta chromowana Ø 50 mm z szybkozłączem
Ssawa podłogowa D 50 mm z wkładami z włosia konduktywnego
Ssawa gumowa szczelinowa Ø 50 mm konduktywna
Ssawa szczelinowa metalowa płaska Ø 50 mm dł. L 390 mm
Ssawa stożkowa D 50 mm gumowa konduktywna z przyłączem
Ssawa okrągła Ø 40 mm konduktywna z dodatkowym mosiężnym włosem
Ssawa poszerzana gumowa kondyktywna z przyłączem Ø 50 mm
Przedłużka prosta aluminiowa ATEX Ø 50 mm dł. 100 cm z szybkozłączem
Filtry i opcje dodatkowe
Antystatyczny filtr gwiaździsty klasa "M" IFA/BGIA
Antystatyczny filtr gwiaździsty PTFE klasa "M" IFA/BGIA
Flitr absolutny HEPA Klasa H14 EN 1822-5 jako drugi stopień filtracji
Filtr antystatyczny PTFE 38.000 cm² Klasa M EN 60335-2-69
Automatyczne oczyszczanie filtra przedmuchem wstecznym
Pojemnik na akcesoria do odkurzacza
Wlot styczny do okręgu z preseparatorem cyklonowym
Zbiornik i komora filtra ze stali kwasoodpornej AISI 304
Zbiornik, komora filtra i rama ze stali nierdzewnej INOX AISI 304
Powiększony zbiornik do odkurzacza do 100 lit.
Zestaw podciśnieniowy do stosowania worków jednorazowych
Zestaw LONGOPACK® do ciągłego pakowania do rękawa foliowego 20m
Zdalne sterowanie odkurzacza napięciem 24 V AC
