TX odkurzacz ATEX dużej mocy do strefy zagrożonej pyłowej Z22
TX Z22 odkurzacz ATEX z turbiną bocznokanałową 3kW / 4kW / 5,5kW P / 5,5kW S - 400V, filtrem kieszeniowym - star 24.000 cm2 i zbiornikiem 65/100 litrów do pracy w strefie Z22
Producent:
ATEX:
System czyszczenia filtra:
Certyfikat:
Numer katalogowy: A480 A485 A490 A495
Skontaktuj się z naszym Biurem Obsługi Klienta:
Infolinia+48 501 176 369Biuro+48 32 203 21 93
Opis produktu
Odkurz przemysłowy TX ATEX 22 wyróżnia się mocą, zwrotnością i zwartością oraz różnorodnością zastosowania. Wyposażony w turbiny bocznokanałowe o mocach 3kW - 4kW - 5,5kW dają użytkownikowi bogatą paletę zastosowań. Począwszy od prac z lekkimi drobnymi pyłami drzewna. węgla, tworzyw sztycznych, mąki, a także farby proszkowej. Ponadto odkurzacz ten jest przygotowany do zbieżniści ryzyk, a mianowicie może takze pracoważ w miejscach gdzie znajduje się strefa potencjalnie zagrozona gazem. Idealny do pracy w sposób ciągły bez konieczności przeglądów i konserwacji. Komora filtracyjna zawiera duży filtr poliestrowy antystatyczny o powierzchni (24 000 cm2), certyfikowany jako M Class (1-mikronowy filtracja), idealny do pracy nawet z najdrobniejszym pyłem. W tym odkurzaczu przemysłowym trójfazowym Depureco można zainstalować inny filtr w zależności od profesjonalnej aplikacji. Dostępne są również filtry PTFE w celu większego wiązania trudnego pyłu. Urządzenie może być wyposażone w filtr absolutny H14 na żądanie. Odkurzacz przemysłowy TX jest wyposażony w duży pojemnik odłączany 100 Lt na kołach, dzięki czemu operator może łatwo opróżnić zebrany materiał. Można również używać jednorazowych torebek na zbierany materiał. System pływakowy może być zainstalowany w pojemniku do zbierania płynów w pełni bezpiecznie.
TURBINA RÓWNOLEGŁAOdkurzacze przemysłowe z turbiną równoległą idelanie nadają się do dużej ilości pyłów, granulatów, wiórów, piasku, odpadów tworzyw sztucznych i obiętościowych. Ze względu na połaczenie równoległe jest w stanie z silnika5,5 kW generować bardzo duże przeplywy. Turbine te posiadają twa rzędy łopatek połączonych równologle dla podwojenia przepływu powietrza.
Odkurzacz TX550P A490
TURBINA SZEREGOWAOdkurzacze przemysłowe z turbiną szeregową idelanie nadają się do dużej ilości ciężkich pyłów, śrutu stalowego, żwiru oraz odpadów ciężkich dla odkurzaczy pracujących z długimi wężami lub instalacjami centralnymi. Ze względu na połączenie szeregowe jest w stanie z silnika 5,5 kW generować bardzo duże podciśnienie. Turbine te posiadają twa rzędy łopatek połączonych szeregowo dla podwojenia podciśnienia powietrza.
Odkurzacz TX550S A495
Certyfikaty zostały nadane przez zewnętrzną firmę notyfikującą TUV NORD Instytut Germany.
II 3D Ex h IIIB T140 Dc
Odkurzacz może zbierać pyły których minimalna energia zapłonu (MIE) we wszystkich temperaturach roboczych wynosi mJ ≥ 3
II 3D Ex h IIIB T140 Dc
Odkurzacz może zbierać pyły których minimalna energia zapłonu (MIE) we wszystkich temperaturach roboczych wynosi mJ ≥ 3
TURBINA BOCZNOKANAŁOWA ATEX
FILTRACJI M CLASS
CERTYFIKACJA WEWNĘTRZNA 1D
ZBIORNIK INOX
BUDOWA I ZASTOSOWANIE
Przemysłowy, jednofazowy/trójfazowy odkurzacz ATEX zasilany turbiną bocznokanałową z elektrycznym układem sterowania. Turbina odkurzacza niezwykle wytrzymała, cicha, wydajna i niezawodna jest przystosowana do pracy ciągłej. Silnik turbiny posiada specjalne radiatory dla powietrza chłodzącego. Wyłącznik elektryczny odkurzacza z układem zabezpieczenia przeciążeniowego i zwarciowego. Wykonanie komory filtra/zbiornika ze stali INOX odpowiednie do pracy z drobnymi, toksycznymi pyłami.
Ponadto A480 A485 A490 A495 są wyposażone w manometr do stałej kontroli turbiny ssącej oraz określający drożność filtra. Przyrost wartości wskazywanego podciśnienia świadczy o stopniowym zabrudzeniu filtra zbieranym pyłem co ogranicza przepływ powietrza i skuteczność odkurzacza.
W modelach A480 A485 A490 A495 jest standardem bezpieczny wyłącznik start/stop turbiny ssącej. Ponadto w skrzynce znajduje się zabezpieczenie silnikowe nadprądowe i zwarciowe, natomiast CZERWONA kontrolka informuje o błędnej kolejności faz (należy wówczas odłączyć odkurzacz z napięcia i zmienić kolejność faz).
Wlot powietrza do zbiornika z deflektorem kierując strumien powietrza w prawo w dół, ponadto usytuowany jest poniżej dolnej krawędzi filtra powietrza co uniemożliwia uderzenie pyłem bądź ostrymi odpadami bezpośrednio w filtr powodując jego oblepianie brudem jak i uszkodzenia mechaniczne filtra. Zbiornik odkurzacza odpinany opada na własne koła, za pomocą klamer zapinających.
FILTRACJA - Filtry certyfikowane przez IFA Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung Germany

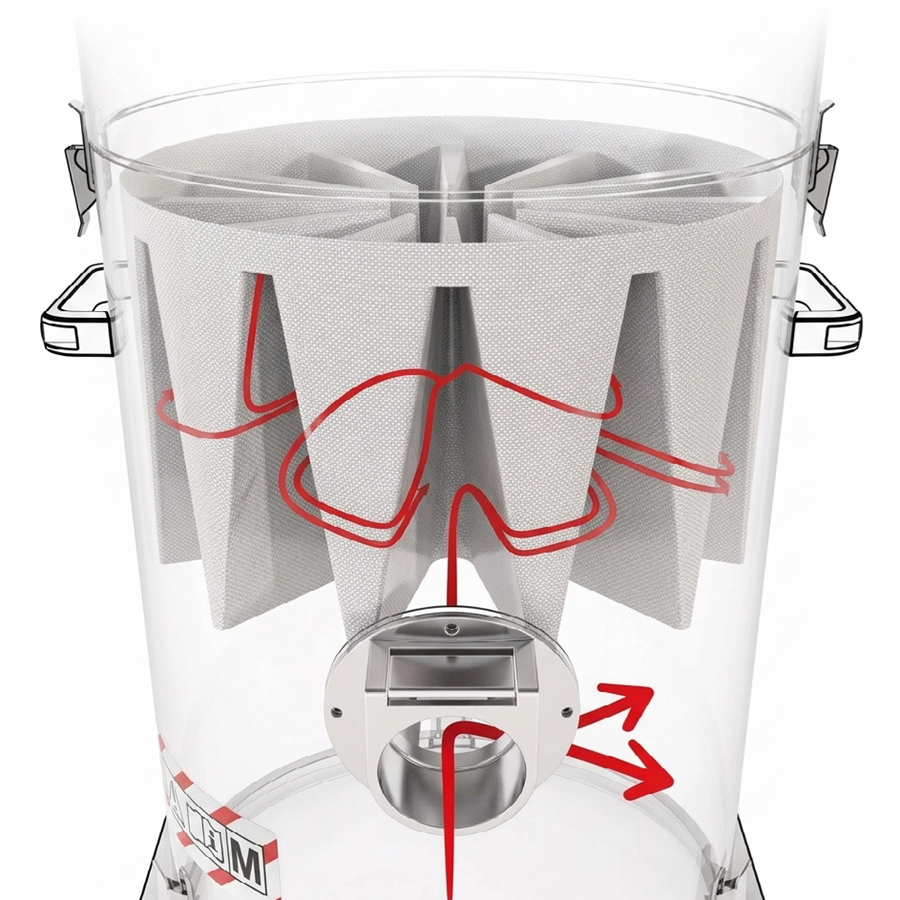

Filtr kieszeniowy M class dla całego asortymentu odkurzaczy z gwarancją skuteczności filtracji 1 mikrona dla zebranych pyłów.
Klasa M < 0,1% Pyły o najwyższych dopuszczalnych stężeniach (NDS) ≥ 0,1 mg/m³
Klasa M < 0,1% Pyły o najwyższych dopuszczalnych stężeniach (NDS) ≥ 0,1 mg/m³
Filtr HEPA H14 (opcja) dla całego asortymentu odkurzaczy, gwarancja blokowania pyłów do 99,995% dla pyłów o średnicy 0,18 mikrona. ISO 9001:2015 dla zapewnienia jakości, nawet w procesach wewnętrznych.
Klasa H < 0,005% Pyły o najwyższych dopuszczalnych stężeniach (NDS) < 0,1 mg/m³
Klasa H < 0,005% Pyły o najwyższych dopuszczalnych stężeniach (NDS) < 0,1 mg/m³
EN 17348:2022: odkurzacz zgodny z nową, zharmonizowaną normą europejską dotyczącą wymagań konstrukcyjnych dla odkurzaczy używanych w atmosferach potencjalnie wybuchowych w której zostały ujęte postanowienia techniczne zharmonizowaną nakładane przez normę EN 62784:2018. Wprowadza ona bardziej rygorystyczne zasady niż ogólna dyrektywa ATEX.
DT (Dry Type): Oznacza "typ suchy". Odkurzacze z tym oznaczeniem są zaprojektowane specjalnie do zbierania suchych, palnych pyłów w strefach zagrożonych wybuchem (pyłowych 21, 22 oraz wewnętrznej 20)
Odkurzacz jest certyfikowany do pracy w strefach, gdzie pył może utworzyć atmosferę wybuchową.
Zgodnie z normą, odkurzacz musi posiadać systemy filtracyjne gwarantujące wymagany poziom ochrony (np. filtry antystatyczne, HEPA).
Urządzenie jest zaprojektowane tak, aby zapobiegać wyładowaniom elektrostatycznym, które mogłyby zainicjować wybuch.
Odkurzacz jest przystosowany do bezpiecznego przechowywania zebranego pyłu.
DT (Dry Type): Oznacza "typ suchy". Odkurzacze z tym oznaczeniem są zaprojektowane specjalnie do zbierania suchych, palnych pyłów w strefach zagrożonych wybuchem (pyłowych 21, 22 oraz wewnętrznej 20)
Odkurzacz jest certyfikowany do pracy w strefach, gdzie pył może utworzyć atmosferę wybuchową.
Zgodnie z normą, odkurzacz musi posiadać systemy filtracyjne gwarantujące wymagany poziom ochrony (np. filtry antystatyczne, HEPA).
Urządzenie jest zaprojektowane tak, aby zapobiegać wyładowaniom elektrostatycznym, które mogłyby zainicjować wybuch.
Odkurzacz jest przystosowany do bezpiecznego przechowywania zebranego pyłu.
ZALETY ODKURZACZA
- filtr zmywalny, wzmocniony o powierzchni 24.000 cm2 certyfikowany w klasie M „dont stick” do którj nie przywierają pyły
- manualny otrząsacz filtra powietrza jest w stanie w chwilę przywrócić pełen przepływ
- wlot centralny (styczny w opcji) do okręgu śred.70 mm pozwala na swobodny wlot powietrza i zmniejsza opór przepływu
- separator cyklonowy z cprcjalną przegrodą stalową w kształcie leja
- odkurzacza indukcyjny do pracy ciągłej S1
- zbiornik 100 litrów podwieszany, opuszczany na własne koła
- stopień ochrony przeciwporażeniowej IP55
- opcjonalnie pojemnik akcesoria
- labiryntowy wgaszacz iskier (opcja dodatkowa)
BUDOWA

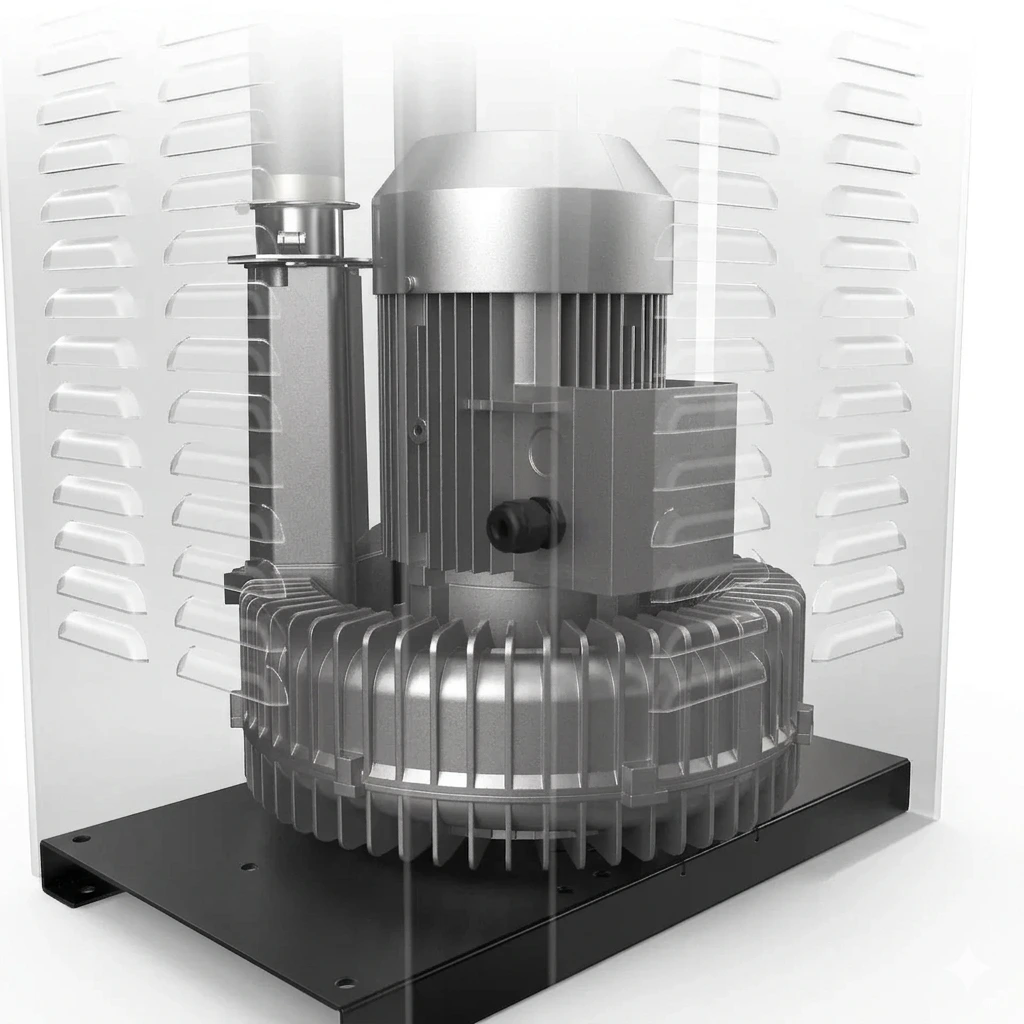

Jednostką ssącą jest turbina bocznokanałowa o bezpośrednim osadzeniu łopatek turbiny na wirniku. Turbina wyposażona jest w zawór bezpieczeństwa, który zapewnia ciągłą pracę i chroni przed przeciążeniem. Turbina może pracować bez przere bez konieczności konserwacji i przeglądów. Turbina standardowo wyposażona jest w metalowy tłumik, który zapewnia niski poziom hałasu.
FILTRACJA
W odkurzaczu zabudowany jest filtr standard włókninowy klasy M 1 mikron certyfikat BGIA.
Dostępne są także kieszeniowe filtry opcjonalne:
NOMEX - odporny na temperaturę 250OC
TEFLON - do materiałow przywierajacych i lepkich
PTFE - z membraną teflonową
ANTYSTATIC - do pyłów naelektryzowanych
ANTYSTATIC PTFE - do pyłów naelektryzowanych z membraną teflonową
W odkurzaczu zabudowany jest filtr standard włókninowy klasy M 1 mikron certyfikat BGIA.
Dostępne są także kieszeniowe filtry opcjonalne:
NOMEX - odporny na temperaturę 250OC
TEFLON - do materiałow przywierajacych i lepkich
PTFE - z membraną teflonową
ANTYSTATIC - do pyłów naelektryzowanych
ANTYSTATIC PTFE - do pyłów naelektryzowanych z membraną teflonową
FILTRACJA HEPA H14 OPCJA
Na żądanie odkurzacz może być wyposażony w dodatkowy filtr HEPA14 (H 99,995%). Filtr ten stanowi drugi dodatkowy poziom filtracji. W tym układzie filtr główny bierze nia siebie głuwny strumien zanieczyszczeń, natomiast filtr HEPA H14 (H 99,995%) pracuje jako filtr przechwytujący frakcje poniżej 1 mikrona i zabezpieczajacy obsługę i osoby pracujące w sąsiedzctwie odkurzacza. Jako drugą funkcję jest zabezpieczenie turbiny w przypadku uszkodzenia filtra głownego, wówczas filtr HEPA sprłni rolę filtr bezpieczeństwa.
Na żądanie odkurzacz może być wyposażony w dodatkowy filtr HEPA14 (H 99,995%). Filtr ten stanowi drugi dodatkowy poziom filtracji. W tym układzie filtr główny bierze nia siebie głuwny strumien zanieczyszczeń, natomiast filtr HEPA H14 (H 99,995%) pracuje jako filtr przechwytujący frakcje poniżej 1 mikrona i zabezpieczajacy obsługę i osoby pracujące w sąsiedzctwie odkurzacza. Jako drugą funkcję jest zabezpieczenie turbiny w przypadku uszkodzenia filtra głownego, wówczas filtr HEPA sprłni rolę filtr bezpieczeństwa.
ZBIORNIK
Zbiornik odkurzacza o pojemności 100 litrów jest niezależnym elementem mocowanym poprzez mechanizm dźwigniowy. Zaletą jest łatwe odłączanie zbiornika od odkurzacza, opuszczanie na własne koła i opróżnianie. Jest także możliwość używania jednorazowych worków nylonowych wraz z systemem KDP podtrzymywania worków podczas uruchomienia.
CZYSZCZENIE FILTRA

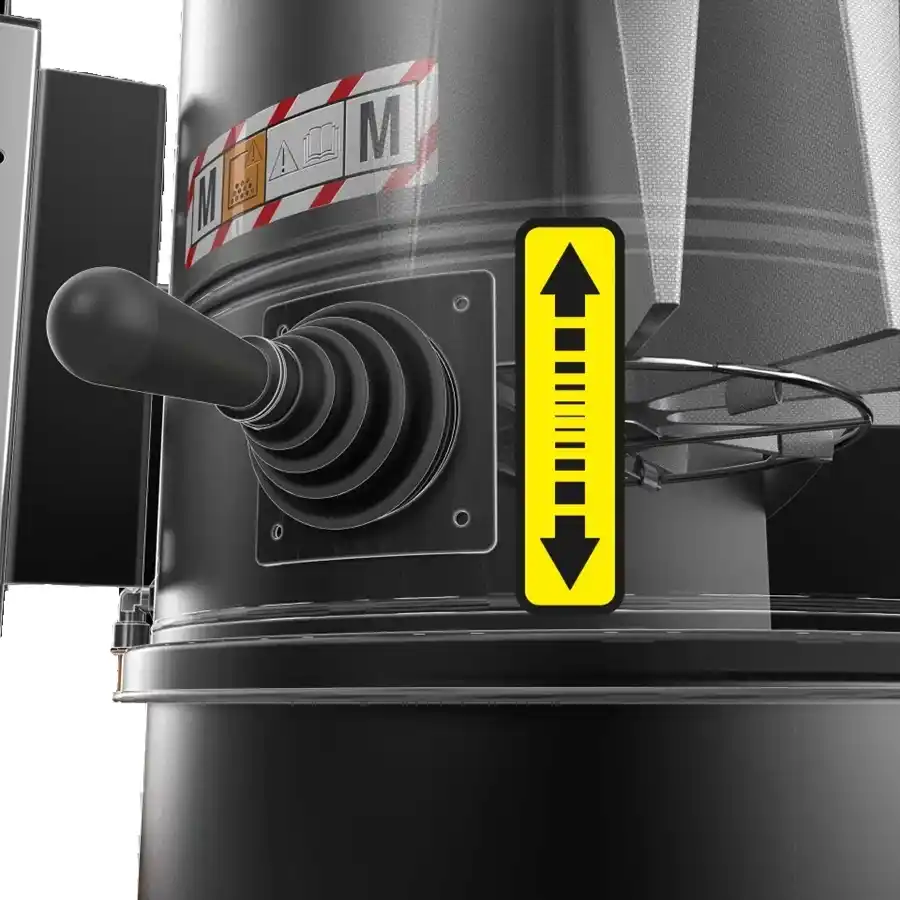

Po jednej stronie komory znajduje się ergonomiczny, ręczny otrząsacz filtra, który umożliwia łatwe i szybkie czyszczenie filtra oraz usuwanie kurzu i zanieczyszczeń z powierzchni filtra. Dzięki inteligentnemu systemowi czyszczącemu operator może kontynuować pracę bez konieczności wymiany lub mycia filtra.
Manualny otrząsacz powietrza w krótkim czasie pozwala oczyścić filtr powietrza i przywrócić pełną wydajność odkurzacza. Sprawdzone solidne i bardzo efektywne rozwiązanie. Ponadto podciśnieniowy zawór bezpieczeństwa zabezpiecza odkurzacz przed skutkami przegrzania w skutek długotrwałego, niepożądanego zatkania węża ssącego
Manualny otrząsacz powietrza w krótkim czasie pozwala oczyścić filtr powietrza i przywrócić pełną wydajność odkurzacza. Sprawdzone solidne i bardzo efektywne rozwiązanie. Ponadto podciśnieniowy zawór bezpieczeństwa zabezpiecza odkurzacz przed skutkami przegrzania w skutek długotrwałego, niepożądanego zatkania węża ssącego
System SP to solidne i sprawdzone rozwiązanie. Automatyczne oczyszczania filtrów działa w oparciu o siłę uderzenia wstecznego sprężonego powietrza. Czyszczenie filtrów działa w pełni automatycznie. Po ustaleniu wytycznych częstotliwości i długości uderzeń, system cyklicznie wykonuje czyszczenie kolejno każdego odrębnie z 3 zainstalowanych filtrów kolumnowych. Filtry kolumnowe użyte w odkurzaczu posiadają klasę filtracji „M” z certyfikatem IFA/ BGIA.
Dostępne filtry do systemu SP:
Filtr cartrigde antystatyczny Klasa M - IFA/BGIA 30.000cm2 - D150mm-H485mm kod-P09577
Filtr cartrigde antystatyczny Klasa M H13 PTFE - IFA/BGIA 30.000cm2 - D150mm-H485mm kod-P12674
CYKLOMETR
FILTRY KOLUMNOWE
ZBIORNIK KUMULACYJNY
SOLENOIDOWE ZAWORY
ODKURZACZE DEPURECO ZBUDOWANE W CAŁKOWITEJ ZGODNOŚCI Z PONIŻSZYMI STANDARDAMI, WYMOGAMI I NORMAMI
2014/34/UE
Dyrektywa ATEX 214 „sprzętowa” 2014/34/UE – Urządzenia i systemy ochronne przeznaczone do użytku w atmosferach potencjalnie zagrożonych wybuchem.
Zapewnienia, że sprzęt wprowadzany do obrotu na terenie UE jest bezpieczny i nie spowoduje zapłonu w strefach zagrożonych wybuchem (np. kopalnie, rafinerie, magazyny chemiczne). Dotyczy producentów, importerów i dystrybutorów urządzeń elektrycznych i mechanicznych. Produkty zgodne z tą dyrektywą muszą być oznakowane znakiem CE oraz specjalnym znakiem ATEX (Ex) .
Dyrektywa ATEX 214 „sprzętowa” 2014/34/UE – Urządzenia i systemy ochronne przeznaczone do użytku w atmosferach potencjalnie zagrożonych wybuchem.
Zapewnienia, że sprzęt wprowadzany do obrotu na terenie UE jest bezpieczny i nie spowoduje zapłonu w strefach zagrożonych wybuchem (np. kopalnie, rafinerie, magazyny chemiczne). Dotyczy producentów, importerów i dystrybutorów urządzeń elektrycznych i mechanicznych. Produkty zgodne z tą dyrektywą muszą być oznakowane znakiem CE oraz specjalnym znakiem ATEX (Ex) .
EN 17348:2022
Aktualna europejska zharmonizowana norma odnoszącą się dp odkurzaczy ATEX. Integruje i aktualizuje normę EN 62784, zapewniając pełną zgodność z dyrektywą 2014/34/UE, ustanawia wymogi dotyczące projektowania i testowania odkurzaczy przemysłowych przeznaczonych do stosowania w atmosferach potencjalnie wybuchowych. Wprowadza specjalne oznakowanie wewnętrznych i zewnętrznych części urządzenia, rozróżniając systemy suche, mokre i z kolektorem cieczy. Kluczowe aktualizacje obejmują odpowiednie systemy filtracji, zapewniające odpowiednią ochronę zgodnie z wymogami bezpieczeństwa.
Aktualna europejska zharmonizowana norma odnoszącą się dp odkurzaczy ATEX. Integruje i aktualizuje normę EN 62784, zapewniając pełną zgodność z dyrektywą 2014/34/UE, ustanawia wymogi dotyczące projektowania i testowania odkurzaczy przemysłowych przeznaczonych do stosowania w atmosferach potencjalnie wybuchowych. Wprowadza specjalne oznakowanie wewnętrznych i zewnętrznych części urządzenia, rozróżniając systemy suche, mokre i z kolektorem cieczy. Kluczowe aktualizacje obejmują odpowiednie systemy filtracji, zapewniające odpowiednią ochronę zgodnie z wymogami bezpieczeństwa.
EN 62784:2018
Międzynarodowa norma określająca wymagania konstrukcyjne i metody badań odkurzaczy stosowanych w atmosferach potencjalnie wybuchowych, której postanowienia techniczne zostały w całości uwzględnione i spełnione przez zharmonizowaną normę EN 17348.
Została opracowana, aby zapewnić bezpieczną eksploatację urządzeń w środowiskach zagrożonych wybuchem pyłów. Skupia się na sprzęcie zapewniającym poziom ochrony EPL Dc (Equipment Protection Level Dc), co odpowiada pracy w strefie 22 zagrożenia wybuchem wg dyrektywy ATEX.
Międzynarodowa norma określająca wymagania konstrukcyjne i metody badań odkurzaczy stosowanych w atmosferach potencjalnie wybuchowych, której postanowienia techniczne zostały w całości uwzględnione i spełnione przez zharmonizowaną normę EN 17348.
Została opracowana, aby zapewnić bezpieczną eksploatację urządzeń w środowiskach zagrożonych wybuchem pyłów. Skupia się na sprzęcie zapewniającym poziom ochrony EPL Dc (Equipment Protection Level Dc), co odpowiada pracy w strefie 22 zagrożenia wybuchem wg dyrektywy ATEX.
Czytaj więcej
Dane techniczne
Akcesoria 40-50-70 mm na życzenie
Wąż EVA Ø40mm elastyczny samonośny dł.3 m z zakończeniami
Rura gięta chromowana Ø40mm – kpl. 2 elementy
Ssawa podłogowa Ø40mm z fartuchami gumowymi do prac na mokro lub pyłów
Ssawa podłogowa Ø40mm z włosem na kołach do prac na sucho
Ssawka szczelinowa Ø40mm
Ssawka okrągła z włosem Ø40mm
Przedłużka Ø 40 mm polipropylenowa dł. 50 cm
Wąż EVA Ø50mm elastyczny samonośny różne długości
.jpg)
Rura gięta chromowana Ø50mm z szybkozłączem
Ssawa podłogowa Ø50mm dł. 46 cm na kołach z włosem
Ssawa gumowa 120 mm poszerzana Ø50mm konduktywna
Ssawa gumowa szczelinowa Ø50mm konduktywna
Ssawka okrągła z włosem Ø50mm z dodatkiem włosa z mosiądzu
Ssawa szczelinowa 390mm metalowa Ø50mm
Ssawa gumowa okrągła typu mrówkojad Ø50mm konduktywna
Ssawa gumowa szczelinowa zakrzywiona typu mrówkojad Ø50mm konduktywna
Przedłużka aluminiowa Ø 50 mm długość 100 cm z szybkozłączem
Wąż PUR Ø 70 mm ATEX FOOD zbrojony odporny na ścieranie ścianka 0,9 mm
Zakończenie konduktywne ATEX do węża PUR Ø 70 mm
Rura (ssawa) stalowa D 70 mm gięta galwanizowana z uchwytami
Ssawa stalowa D 70 mm poszerzana galwanizowana długość L 1m
Ssawa szczelinowa metalowa płaska Ø 70 mm dł. L 390 mm
Ssawa okrągła D 70 mm gumowa konduktywna z metalowym łacznikiem
Rura gięta chromowana Ø 70 mm z szybkozłączem
Ssawa podłogowa D 70 mm z wkładami z włosia konduktywnego
Filtry opcjonalne
Filtr (M class EN 60335-2-69) zainstalowany w odkurzaczu
Filtr z zewnętrzną warstwą teflonu (M class EN 60335-2-69)
Filtr odporny na temperaturę 2500C
Filtr teflonowy z membraną PTFE (M class EN 60335-2-69)
Filtr ATEX z odprowadzający ładunki elektrostatyczne (M class EN 60335-2-69)
Filtr ATEX z membraną PTFE odprowadzający ładunki elektrostatyczne (M class EN 60335-2-69)
Filtry cartridge HEPA H14 do odkurzacza jako drugi stopień filtracji
Pojemnik na akcesoria
Zbiornik odkurzacza wykonany ze stali INOX AISI 304
Pojemnik na akcesoria do odkurzacza
Uziemienie odkurzacza
Zestaw podciśnienieowy do stosowania worków jednorazowych
Zestaw LONGOPACK® do ciągłego pakowania do rekawa foliowego 20m
Zdalne sterowanie odkurzacza 24 V AC
