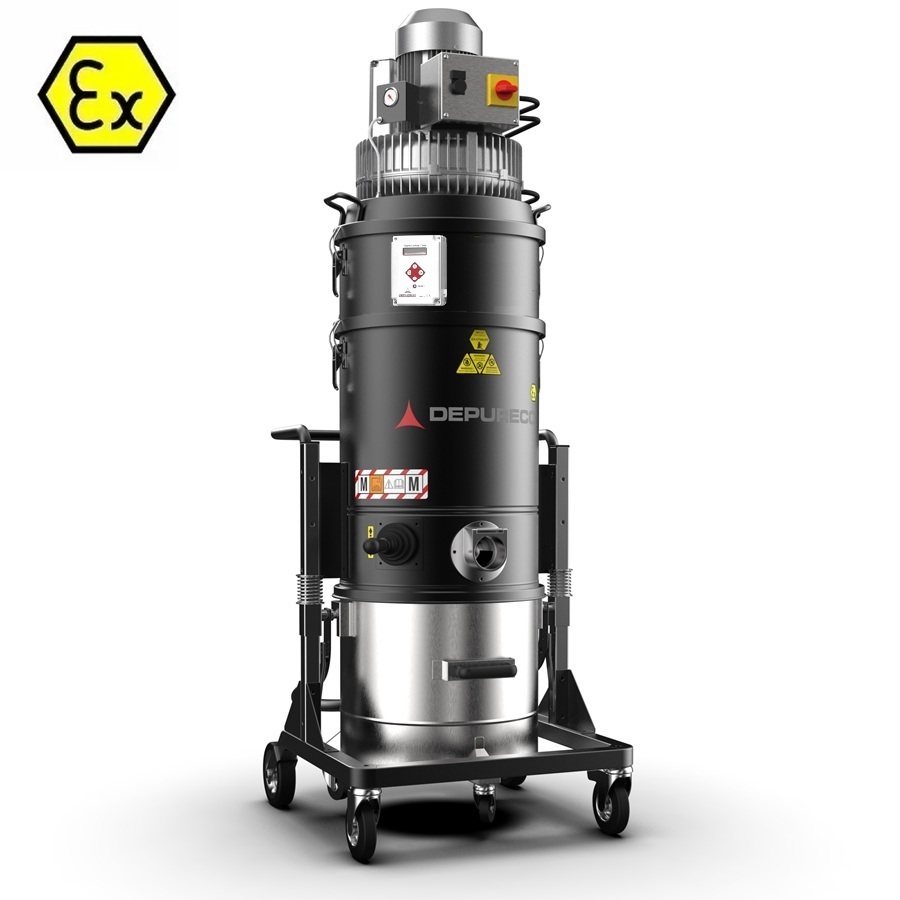

Odkurzacz przemysłowy ATEX 3D Z22 z pneumatycznym czyszczeniem filtrów

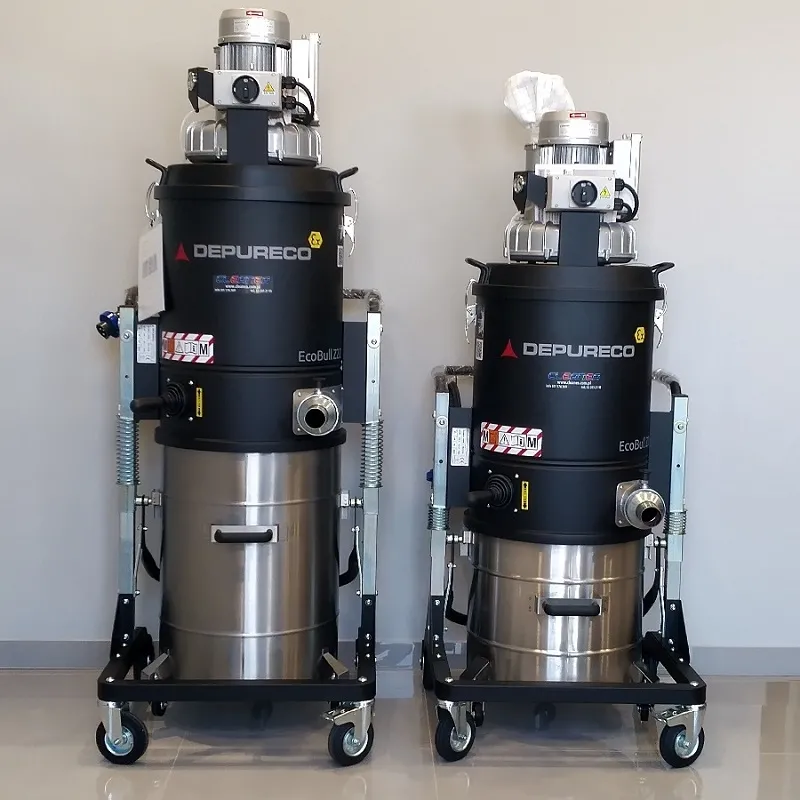

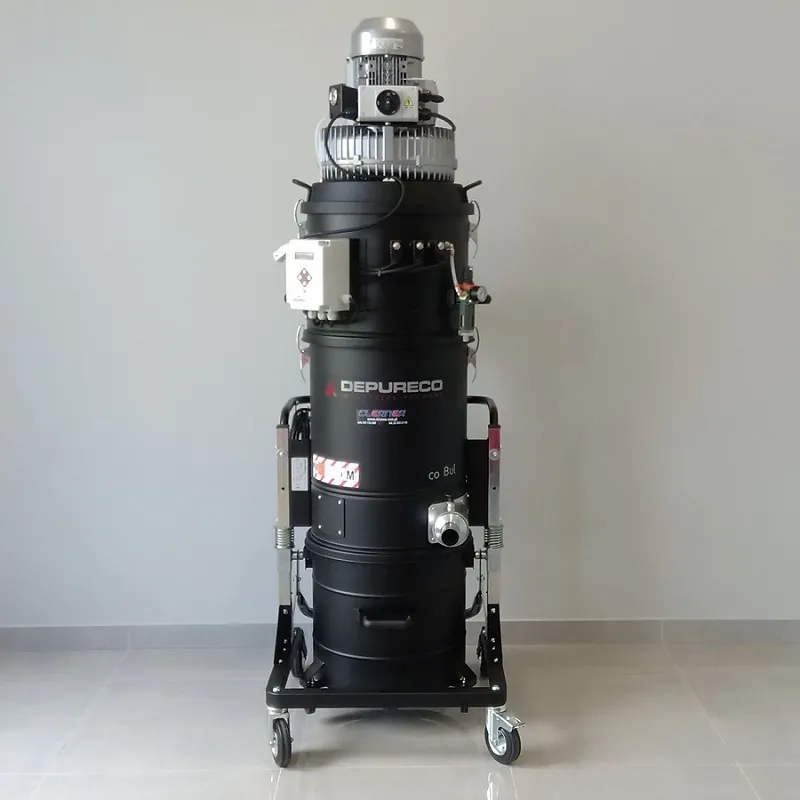

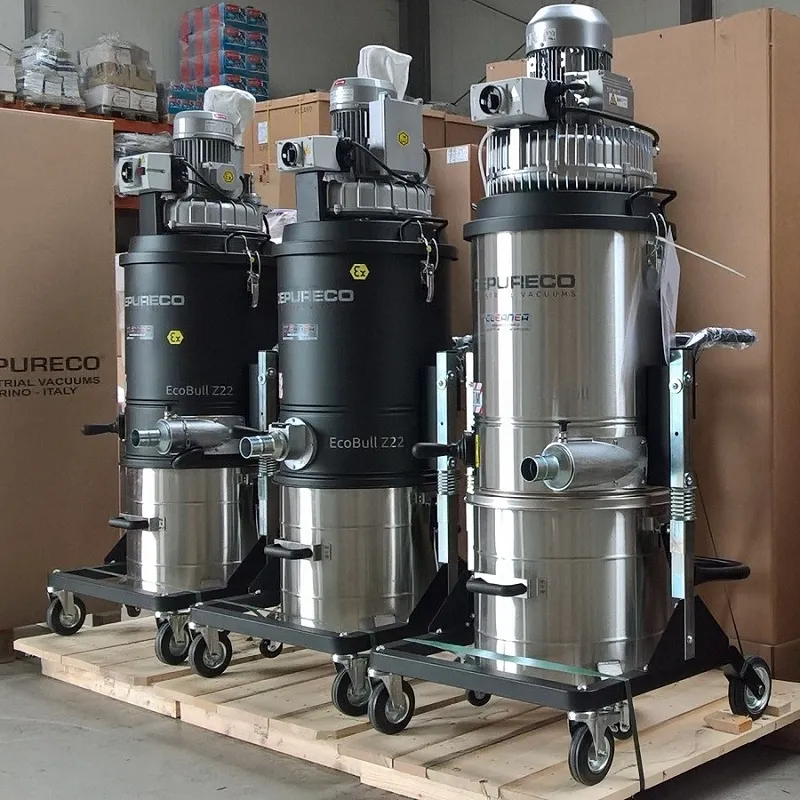

ECOBULL XM M DEX 1/3D odkurzacz ATEX z turbiną bocznokanałową 1,8kW / 3kW / 4kW - 230/400V, pneumatyczne czyszczenie filtrów cartridge powietrza 90.000 cm2 i zbiornikiem 65/100 litrów do pracy w strefie Z22
Producent:
Filtry klasy:
ATEX:
System czyszczenia filtra:
Certyfikat:
Numer katalogowy: A1920 A1921 A1922
Skontaktuj się z naszym Biurem Obsługi Klienta:
Infolinia+48 501 176 369Biuro+48 32 203 21 93
Opis produktu
Wysokiej klasy przemysłowy odkurzacz EcoBull idealny do pracy ciągłej ze względu na zastosowany automatyczny, pneumatyczny system SP czysczenia (regeneracji) filtrów powietrza w którym zastosowano 3 filtry cartridge filtr M class lub w wersji PTFE oraz możliwość zastosowania dodatkowego filtr HEPA H14. Odkurzacz osadzony na niezależnej samonośnej ramie z odpinanym na własne koła zbiornikiem 65 litrów, a opcjoalnie 100 litrów. Posiada dostępne turbiny bocznokanałowe ATEX o mocach 1,8kW / 3kW / 4kW chłodzone drugim niezależnym obiegiem powietrza. W odkurzaczu Modele A1920 A1921 A1922 gwarantują maksymalne bezpieczeństwo i zgodność z normami podczas odkurzania pyłów palnych w tym pyłów przewodzących z grupy IIIC w strefie Z22.
Odkurzacz jest zbudowany według dyrektywy unijnej 2014/34/WE posiada odpowiednie rozwiązania jako odkurzacz przemysłowy posiadający kategorię urządzenia 3D zabezpieczenia przed wybuchem pozwalającą na pracę w niebezpiecznych warunkach strefie Z22 potencjalnie zagrożonych wybuchem. Odkurzacz może zbierać pyły wszystkich grup wybuchowości płów IIIA - IIIB - IIIC obejmując także pyły metali (aluminium, cynk, tytan itd.)
Jednostka odkurzacza wyposażona jest w mocny silnik indukcyjny, odpowiedni do pracy ciągłej napędzający osiowo turbinę boczno-kanałową certyfikowaną ATEX

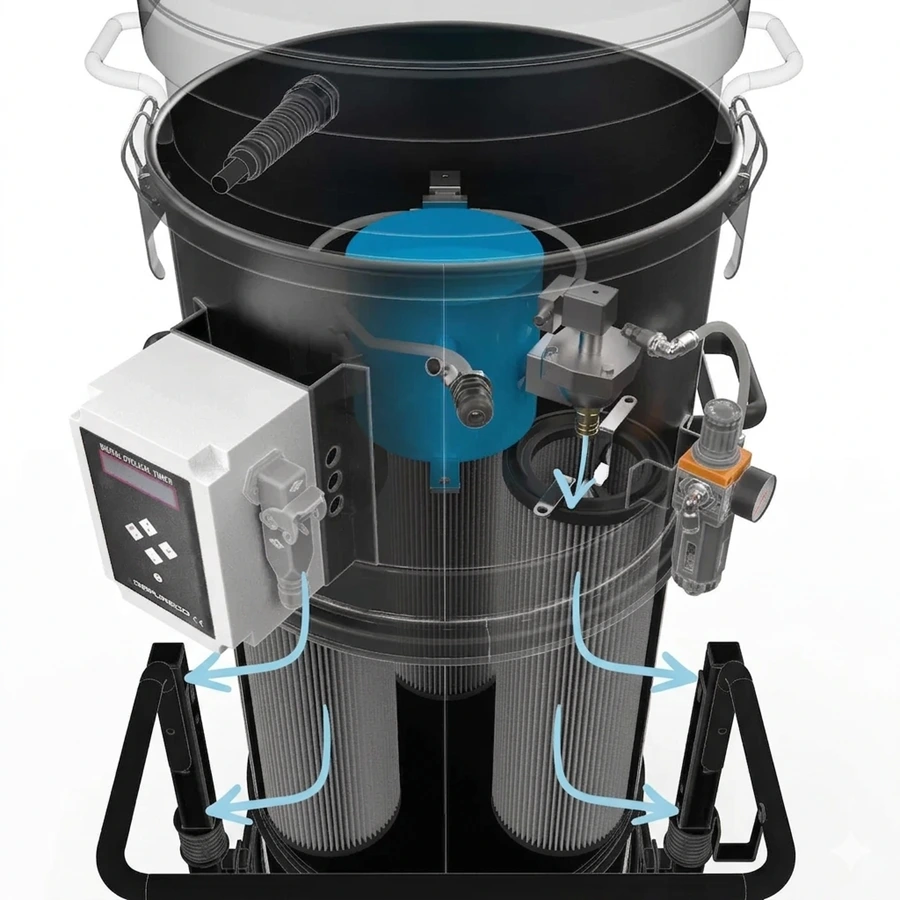

Odkurzacz wyposażony jest automatyczne czyszczenie/regeneracja filtrów głownych sprężonym powietrzem. Czyszczenie sterowane jest poprzez specjalny sterownik umieszczeny no obudowie i odbywa sie cyklicznie co 10 sekung z możliwośćią indywidualnej regulacji

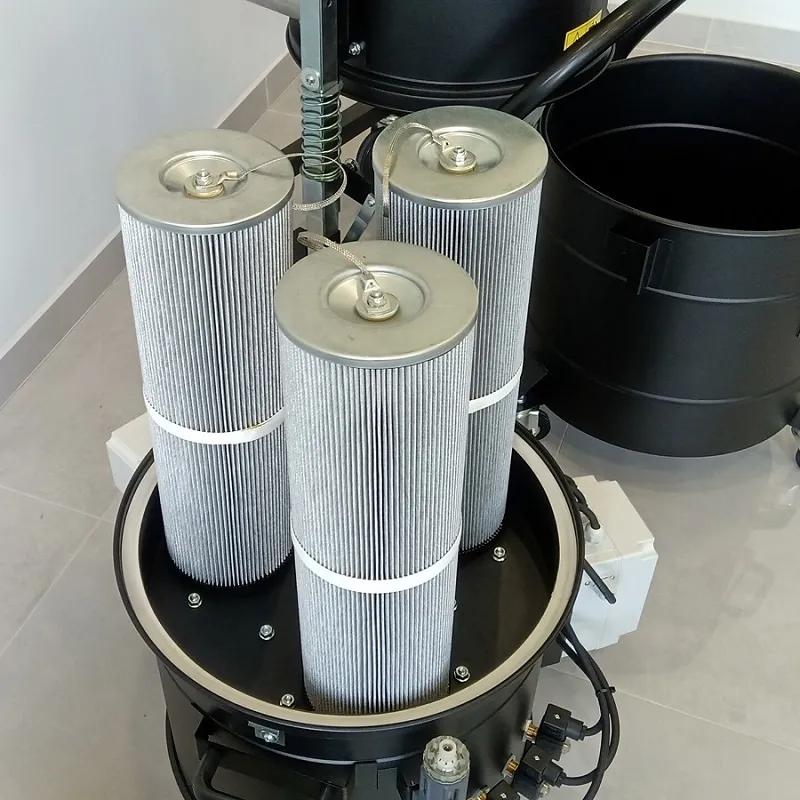

W odciągu zastosowano system filtracji oparty na sztukach filtrów cartridge o łącznej powierzchni 90.000 cm2. Powierzchnia filtrów jest napylana nano-warstwą aluminium dla konduktywności w celu odprowadzania ładunków elektrostatycznych oraz dla wzmocnienia filtra.
Materiał zbierany jest w pojemniku ze stali nierdzewnej AISI 304, wyposażonym w metalowy uchwyt umożliwiający jego wyjęcie. Materiał wykonania INOX pozwala uniknąć iskier, które mogłyby powstać na skutek ładunku elektrostatycznego.
Odkurzacz jest zbudowany według dyrektywy unijnej 2014/34/WE posiada odpowiednie rozwiązania jako odkurzacz przemysłowy posiadający kategorię urządzenia 3D zabezpieczenia przed wybuchem pozwalającą na pracę w niebezpiecznych warunkach strefie Z22 potencjalnie zagrożonych wybuchem. Odkurzacz może zbierać pyły wszystkich grup wybuchowości płów IIIA - IIIB - IIIC obejmując także pyły metali (aluminium, cynk, tytan itd.)
Certyfikaty zostały nadane przez zewnętrzną firmę notyfikującą TUV NORD Instytut Germany.
ATEX II 3D Ex h IIIC T160 Dc zgodny z dyrektywą 2014/24/EU
Odkurzacz może zbierać pyły których minimalna energia zapłonu (MIE) we wszystkich temperaturach roboczych wynosi mJ ≥ 3
ATEX II 3D Ex h IIIC T160 Dc zgodny z dyrektywą 2014/24/EU
Odkurzacz może zbierać pyły których minimalna energia zapłonu (MIE) we wszystkich temperaturach roboczych wynosi mJ ≥ 3

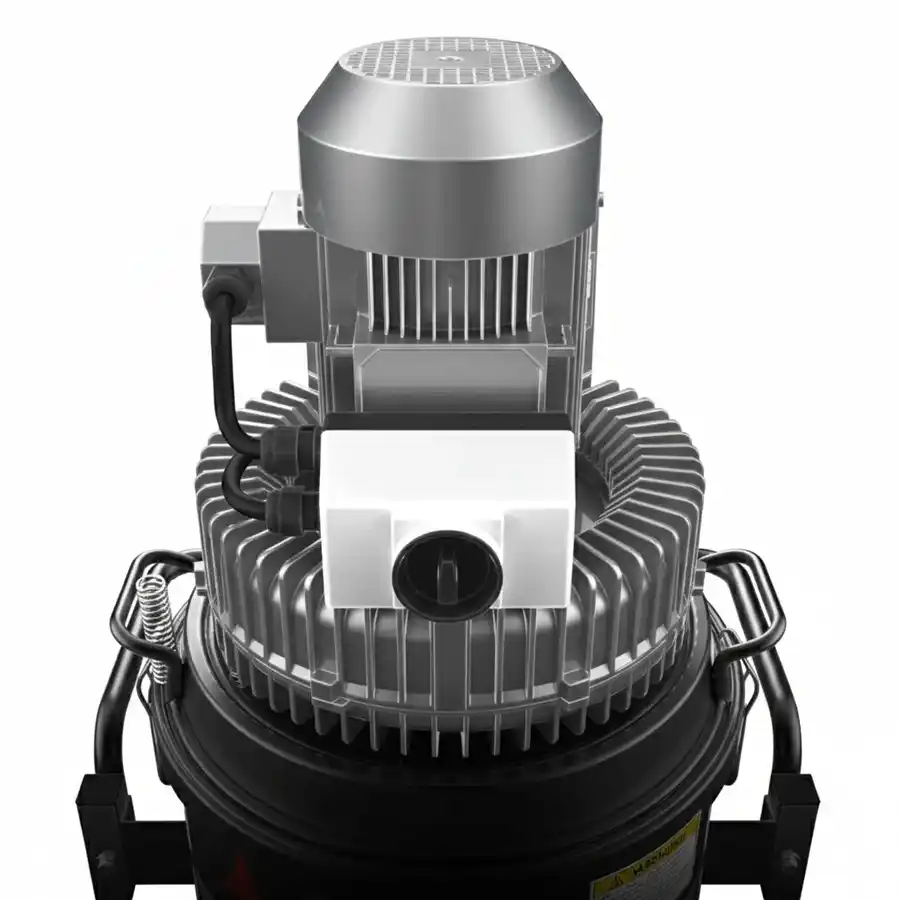

TURBINA BOCZNOKANAŁOWA ATEX
DWA STOPNIE FILTRACJI M i HEPA H14

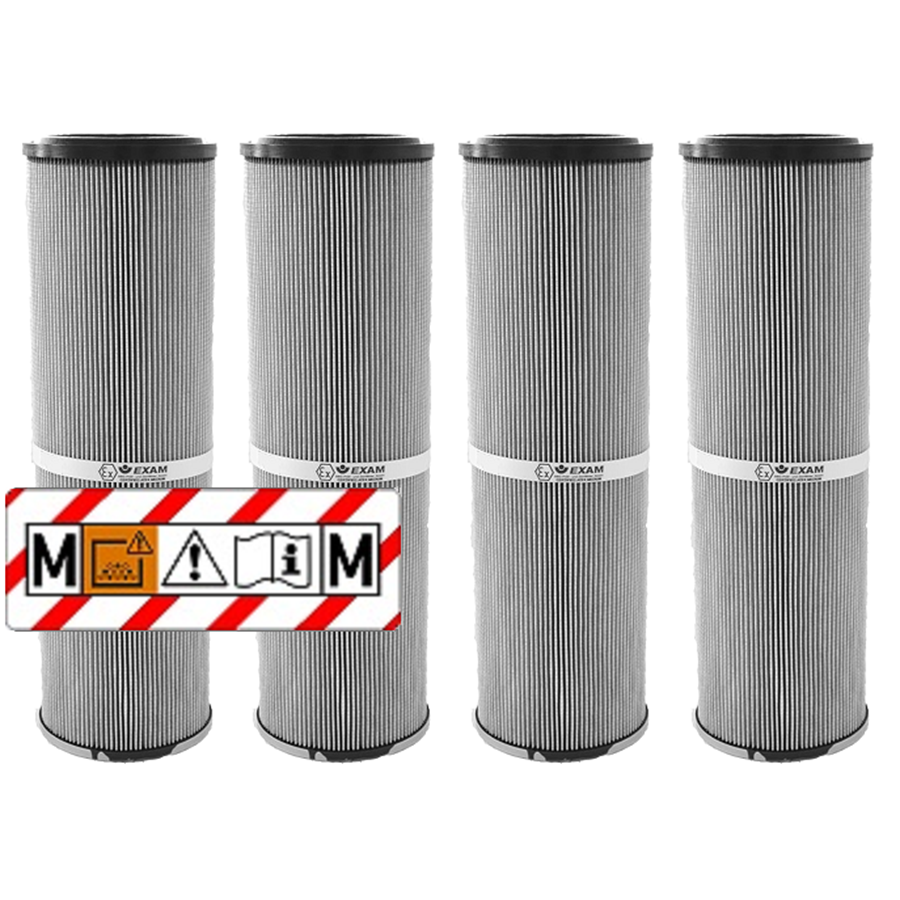

FILTRY CARTRIDGE M CLASS
ZBIORNIK INOX
ZALETY ODKURZACZA
BUDOWA I ZASTOSOWANIE
- filtr catrtridge antystatyczny z powłoką „dont stick” do której nie przywierają pyły
- filtr o powierzchni 90.000 cm2 certyfikowany w klasie M,
- filtr HEPA H13 w opcji jako drugi stopień filtracji
- wlot śred. 80 mm pozwala na swobodny wlot powietrza i zmniejsza opór przepływu
- zbiornik kompaktowy z własnymi kołami
- potencjałowanie – galwaniczne połączenie wszystkich elementów odkurzacza
- turbina łopatkowa strumieniowa wysokoprzepływowa
- stopień ochrony przeciwporażeniowej IP65
BUDOWA I ZASTOSOWANIE
Przemysłowy odkurzacz ATEX zasilany turbiną bocznokanałową o mocach 1,8kW / 3 kW / 4kW. Turbina odkurzacza niezwykle wytrzymała, cicha, wydajna i niezawodna jest przystosowana do pracy ciągłej. Turbina odkurzacza posiada niezależny obieg powietrza chłodzącego silnik. Konstrukcja oparta na niezależnym stelazu z opuszczanym na własne koła zbiorniku. Model idealne nadaje się do współpracy z liniami produkcyjnymi, pakowaczkami, zasypami i innymi urzadzeniami generyjącymi pył w sposób ciągły ze wzgledu na ciągły sposób czyszczenia filtrów bez potrzeby wyłaczania odkurzacza na przerwę w celu czyszczenia filtrów.
W modelu A1902 jest standardem zabudowany w skrzynce elektrycznej wyłączniki silnikowy z zabezpieczeniem przeciążeniowym i zwarciowym dla ochrony silnika.
W modelu A1902 zaisnalowany jest system czyszczenia (regeneracji) filtrów głownych cartridge za pomocą uderzeń strumienia wstecznego sprężonego powietrza. Całością steruje sterownik umieszczeony na odciągu. Na sterowniku jest możliwość regulacji częśtotliwości uderzeń sprężonego powietrza.

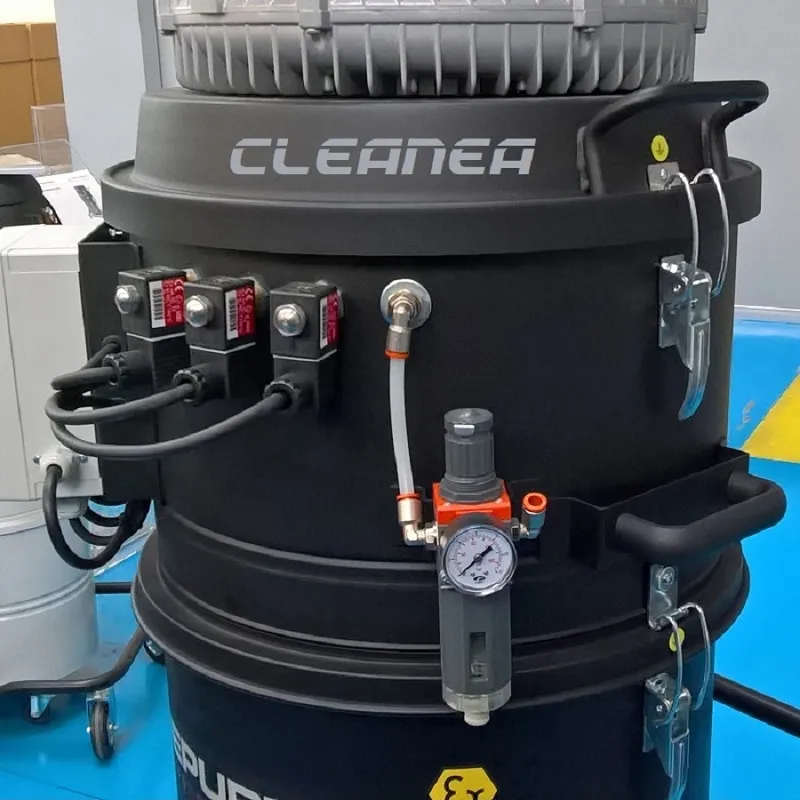

Moduł automatycznego czyszczenia filtrów SP z zainstalowanym zbiornikiem kumulacyjnym sprężonego powietrza, zawory solenoidowe,
Zgodny z dyrektywą ATEX 2014/34/EU
Zgodny z dyrektywą ATEX 2014/34/EU
FILTRACJA - Filtry certyfikowane przez IFA Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung Germany
Filtr kieszeniowy M class dla całego asortymentu odkurzaczy z gwarancją skuteczności filtracji 1 mikrona dla zebranych pyłów.
Klasa M < 0,1% Pyły o najwyższych dopuszczalnych stężeniach (NDS) ≥ 0,1 mg/m³
Klasa M < 0,1% Pyły o najwyższych dopuszczalnych stężeniach (NDS) ≥ 0,1 mg/m³

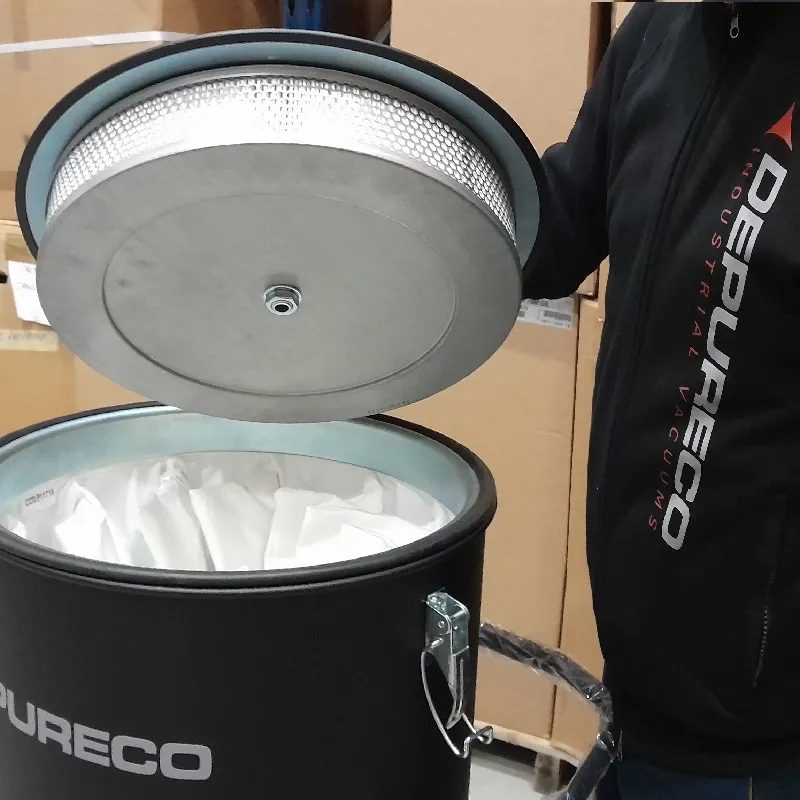

Filtr HEPA H14 (opcja) dla całego asortymentu odkurzaczy, gwarancja blokowania pyłów do 99,995% dla pyłów o średnicy 0,18 mikrona. ISO 9001:2015 dla zapewnienia jakości, nawet w procesach wewnętrznych.
Klasa H < 0,005% Pyły o najwyższych dopuszczalnych stężeniach (NDS) < 0,1 mg/m³
Klasa H < 0,005% Pyły o najwyższych dopuszczalnych stężeniach (NDS) < 0,1 mg/m³
EN 17348:2022: odkurzacz zgodny z nową, zharmonizowaną normą europejską dotyczącą wymagań konstrukcyjnych dla odkurzaczy używanych w atmosferach potencjalnie wybuchowych. Wprowadza ona bardziej rygorystyczne zasady niż ogólna dyrektywa ATEX.
DT (Dry Type): Oznacza "typ suchy". Odkurzacze z tym oznaczeniem są zaprojektowane specjalnie do zbierania suchych, palnych pyłów w strefach zagrożonych wybuchem (pyłowych 21, 22 oraz wewnętrznej 20)
Odkurzacz jest certyfikowany do pracy w strefach, gdzie pył może utworzyć atmosferę wybuchową.
Zgodnie z normą, odkurzacz musi posiadać systemy filtracyjne gwarantujące wymagany poziom ochrony (np. filtry antystatyczne, HEPA).
Urządzenie jest zaprojektowane tak, aby zapobiegać wyładowaniom elektrostatycznym, które mogłyby zainicjować wybuch.
Odkurzacz jest przystosowany do bezpiecznego przechowywania zebranego pyłu.
DT (Dry Type): Oznacza "typ suchy". Odkurzacze z tym oznaczeniem są zaprojektowane specjalnie do zbierania suchych, palnych pyłów w strefach zagrożonych wybuchem (pyłowych 21, 22 oraz wewnętrznej 20)
Odkurzacz jest certyfikowany do pracy w strefach, gdzie pył może utworzyć atmosferę wybuchową.
Zgodnie z normą, odkurzacz musi posiadać systemy filtracyjne gwarantujące wymagany poziom ochrony (np. filtry antystatyczne, HEPA).
Urządzenie jest zaprojektowane tak, aby zapobiegać wyładowaniom elektrostatycznym, które mogłyby zainicjować wybuch.
Odkurzacz jest przystosowany do bezpiecznego przechowywania zebranego pyłu.
ODKURZACZE DEPURECO ZBUDOWANE W CAŁKOWITEJ ZGODNOŚCI Z PONIŻSZYMI STANDARDAMI, WYMOGAMI I NORMAMI
2014/34/UE
Dyrektywa ATEX 214 „sprzętowa” 2014/34/UE – Urządzenia i systemy ochronne przeznaczone do użytku w atmosferach potencjalnie zagrożonych wybuchem.
Zapewnienia, że sprzęt wprowadzany do obrotu na terenie UE jest bezpieczny i nie spowoduje zapłonu w strefach zagrożonych wybuchem (np. kopalnie, rafinerie, magazyny chemiczne). Dotyczy producentów, importerów i dystrybutorów urządzeń elektrycznych i mechanicznych. Produkty zgodne z tą dyrektywą muszą być oznakowane znakiem CE oraz specjalnym znakiem ATEX (Ex) .
Dyrektywa ATEX 214 „sprzętowa” 2014/34/UE – Urządzenia i systemy ochronne przeznaczone do użytku w atmosferach potencjalnie zagrożonych wybuchem.
Zapewnienia, że sprzęt wprowadzany do obrotu na terenie UE jest bezpieczny i nie spowoduje zapłonu w strefach zagrożonych wybuchem (np. kopalnie, rafinerie, magazyny chemiczne). Dotyczy producentów, importerów i dystrybutorów urządzeń elektrycznych i mechanicznych. Produkty zgodne z tą dyrektywą muszą być oznakowane znakiem CE oraz specjalnym znakiem ATEX (Ex) .
EN 17348:2022
Aktualna europejska zharmonizowana norma odnoszącą się dp odkurzaczy ATEX. Integruje i aktualizuje normę EN 62784, zapewniając pełną zgodność z dyrektywą 2014/34/UE, ustanawia wymogi dotyczące projektowania i testowania odkurzaczy przemysłowych przeznaczonych do stosowania w atmosferach potencjalnie wybuchowych. Wprowadza specjalne oznakowanie wewnętrznych i zewnętrznych części urządzenia, rozróżniając systemy suche, mokre i z kolektorem cieczy. Kluczowe aktualizacje obejmują odpowiednie systemy filtracji, zapewniające odpowiednią ochronę zgodnie z wymogami bezpieczeństwa.
Aktualna europejska zharmonizowana norma odnoszącą się dp odkurzaczy ATEX. Integruje i aktualizuje normę EN 62784, zapewniając pełną zgodność z dyrektywą 2014/34/UE, ustanawia wymogi dotyczące projektowania i testowania odkurzaczy przemysłowych przeznaczonych do stosowania w atmosferach potencjalnie wybuchowych. Wprowadza specjalne oznakowanie wewnętrznych i zewnętrznych części urządzenia, rozróżniając systemy suche, mokre i z kolektorem cieczy. Kluczowe aktualizacje obejmują odpowiednie systemy filtracji, zapewniające odpowiednią ochronę zgodnie z wymogami bezpieczeństwa.
EN 62784:2018
Międzynarodowa norma określająca wymagania konstrukcyjne i metody badań odkurzaczy stosowanych w atmosferach potencjalnie wybuchowych, której postanowienia techniczne zostały w całości uwzględnione i spełnione przez zharmonizowaną normę EN 17348.
Została opracowana, aby zapewnić bezpieczną eksploatację urządzeń w środowiskach zagrożonych wybuchem pyłów. Skupia się na sprzęcie zapewniającym poziom ochrony EPL Dc (Equipment Protection Level Dc), co odpowiada pracy w strefie 22 zagrożenia wybuchem wg dyrektywy ATEX.
Międzynarodowa norma określająca wymagania konstrukcyjne i metody badań odkurzaczy stosowanych w atmosferach potencjalnie wybuchowych, której postanowienia techniczne zostały w całości uwzględnione i spełnione przez zharmonizowaną normę EN 17348.
Została opracowana, aby zapewnić bezpieczną eksploatację urządzeń w środowiskach zagrożonych wybuchem pyłów. Skupia się na sprzęcie zapewniającym poziom ochrony EPL Dc (Equipment Protection Level Dc), co odpowiada pracy w strefie 22 zagrożenia wybuchem wg dyrektywy ATEX.
Czytaj więcej
Dane techniczne
Akcesoria Ø 40/50 mm na życzenie
Wąż EVA Ø40mm elastyczny konduktywny różne długości
Zakończenie konduktywne ATEX do węża EVA Ø 40 mm z redukcją na mufę Ø 50 mm
Zakończenie konduktywne ATEX do węża EVA Ø 40 mm
Rura gięta chromowana Ø40mm z szybkozłączem
Ssawa podłogowa D 40 mm z wkładami z włosia konduktywnego
Ssawa szczelinowa PVC Ø 40 mm konduktywna
Ssawa szczelinowa gumowa ATEX Ø 40/50 mm
Ssawa szczelinowa metalowa płaska Ø 40 mm dł. 390 mm
Ssawa okrągła Ø 40 mm konduktywna z dodatkowym mosiężnym włosem
Ssawa poszerzana gumowa kondyktywna z przyłączem Ø 40 mm
Przedłużka prosta aluminiowa Ø 40 mm dł. 100 cm ATEX z szybkozłączem
Wąż PUR Ø 50 mm ATEX FOOD zbrojony odporny na ścieranie 0,9 mm
Zakończenie konduktywne ATEX do węża PUR Ø 50 mm
.jpg)
Rura gięta chromowana Ø 50 mm z szybkozłączem
Ssawa podłogowa D 50 mm z wkładami z włosia konduktywnego
Ssawa gumowa szczelinowa Ø 50 mm konduktywna
Ssawa szczelinowa metalowa płaska Ø 50 mm dł. L 390 mm
Ssawa stożkowa D 50 mm gumowa konduktywna z przyłączem
Ssawa okrągła Ø 40 mm konduktywna z dodatkowym mosiężnym włosem
Ssawa poszerzana gumowa kondyktywna z przyłączem Ø 50 mm
Przedłużka prosta aluminiowa ATEX Ø 50 mm dł. 100 cm z szybkozłączem
Filtry i opcje dodatkowe
Antystatyczny filtr gwiaździsty klasa "M" IFA/BGIA
Antystatyczny filtr gwiaździsty PTFE klasa "M" IFA/BGIA
Flitr absolutny HEPA Klasa H14 EN 1822-5 jako drugi stopień filtracji
Filtr antystatyczny PTFE 38.000 cm² Klasa M EN 60335-2-69
Automatyczne oczyszczanie filtra przedmuchem wstecznym
Pojemnik na akcesoria do odkurzacza
Wlot styczny do okręgu z preseparatorem cyklonowym
Zbiornik i komora filtra ze stali kwasoodpornej AISI 304
Zbiornik, komora filtra i rama ze stali nierdzewnej INOX AISI 304
Powiększony zbiornik do odkurzacza do 100 lit.
Zestaw podciśnieniowy do stosowania worków jednorazowych
Zestaw LONGOPACK® do ciągłego pakowania do rękawa foliowego 20m
Zdalne sterowanie odkurzacza napięciem 24 V AC
