Odkurzacz przemysłowy do zbierania cieczy oleju z możliwością separowania wiórów 3 kW

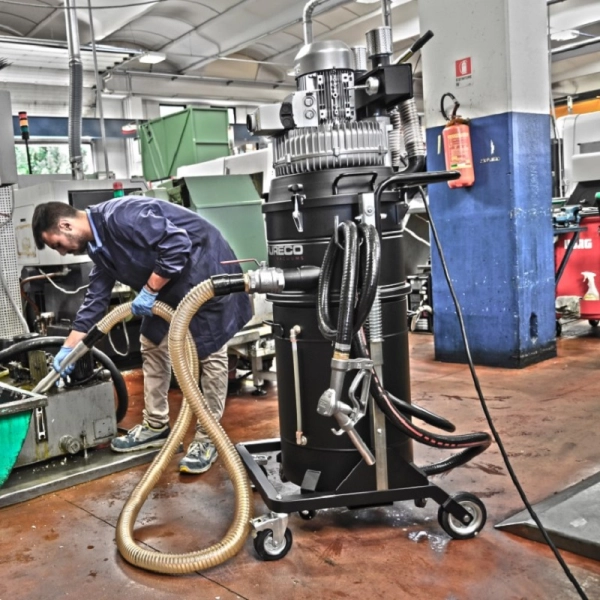

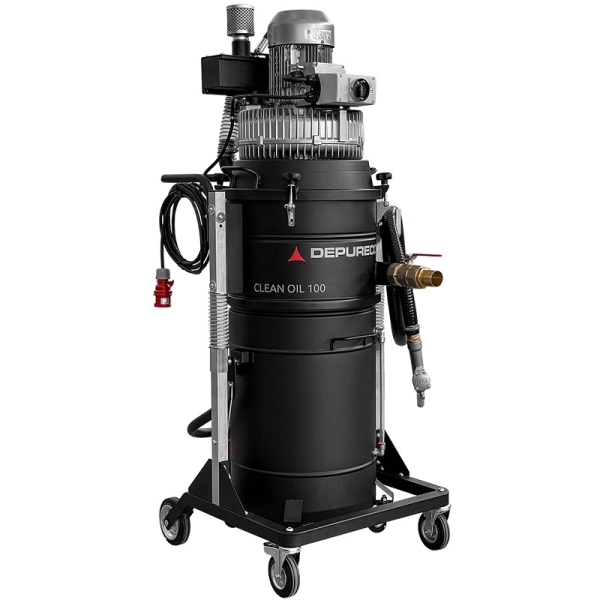

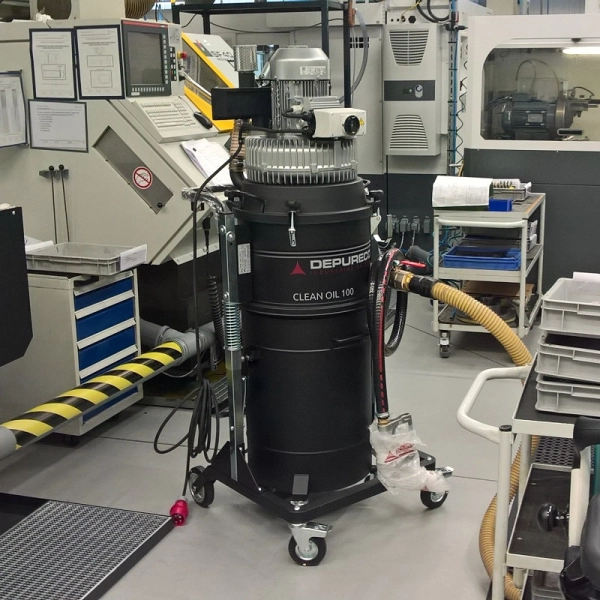

Turbinowy odkurzacz jedno- i trój-fazowy do pracy z olejami i chłodziwami o zbiorniku 100-lit. Model pozwala na jednoczesne odessanie i oddzielenie cieczy (olej lub chłodziwo) od zawartości stałej tj. wiórów, drobinek metalu, granulatów czyli szeroko pojętych niewielkich odpadów poprodukcyjnych. Cechą kluczową odkurzaczy do oleju jest umieszczony w jego zbiorniku koszo-filtr czyli metalowy kosz wykonany z blachy perforowanej do preseparacji. Jak on działa? Ssawa prowadzona przez operatora przenosi zanieczyszczenia do wnętrza odkurzacza, które następnie bezpośrednio przechodzą do koszo-filtra z którego ciecze spływają na dno zbiornika, a elementy stałe pozostają w separatorze. Rozwiązanie to pozwalana odzyskanie granulatu i daje możliwość jego ponownego użycia w procesie produkcyjnym. Modele A450 i A450-1 zostały w całości wykonane ze stali malowanej proszkowo. Wykonanie to wpływa na wysoką odporności odkurzacza na zagrożenia mechaniczne, wobec wilgoci, środków chemicznych, promieniowania UV, a także chroni go przed korozją. Stalowa rama odkurzacza i 4 wytrzymałe koła z niebrudzącej gumy utrzymują odkurzacz w pozycji pionowej bez względu na rodzaj powierzchni i poziom napełnienia zbiornika. 100-litrowy zbiornik odkurzacza Clean Oil został wyposażony w rurkę poziomu napełnienia i system wypompowania cieczy. System ten oparty jest na odwróconym przepływie powietrza generowanym przez turbinę zasilającą jednostkę. Zastosowanie tego systemu eliminuje występowanie wszelkich dodatkowych zagrożeń i problemów wynikających z zablokowania się, często stosowanej w odkurzaczach, pompy zanurzeniowej do odpompowania płynów. Pojemny zbiornik jest i pracuje w systemie Sit-Down. Główną częścią tego mechanizmu jest dźwignia do opuszczania i podnoszenia zbiornika. Opuszczanie zbiornika na własne koła daje mu pełną mobilność, a wraz uchwytami po jego obu stronach oszczędzają zdrowie operatora. Co więcej, zbiornik posiada kieszeń do podnoszenia wózkiem widłowym i zawór spustowy. Rozwiązania te widocznie zmniejszają czas spędzony na opróżnianiu zbiornika i ułatwiają tą czynność. Daje to możliwość wzrostu rozwiązań ekologicznych tj. zlania zawartości zbiornika do większych pojemników i jej ponowne użycie. Odkurzacz może być zatem opróżniany manualnie, jaki i za pomocą odwróconego przepływu powietrza. Linia Clean Oil, w zależności od modelu, zasilana jest tubiną boczno-kanałową jednofazową lub trójfazową. Bezszczotkowe turbiny boczno-kanałowe zapewniają wielogodzinną pracę bez potrzeby wyłączania odkurzacza. Dla stałej kontroli wytwarzanego podciśnienia odkurzacz posiada zainstalowany vacuometr.

Odkurzacz występuje również w wersji zasilanej silnikami by-pass - link do modelu A445.



ZALETY ODKURZACZA

• System wypompowywania cieczy za pomocą odwróconego ciągu powietrza
• pływak zabezpieczający odkurzacz przed przepełnieniem
• kosz-filtr ze stali malowanej proszkowo do separacji wiórów i oleju lub chłodziwa
• zawór spustowy odseparowanej cieczy
• możliwość podłączenia węży o średnicy  D50
• stopień ochrony przeciwporażeniowej IP55

BUDOWA I ZASILANIE

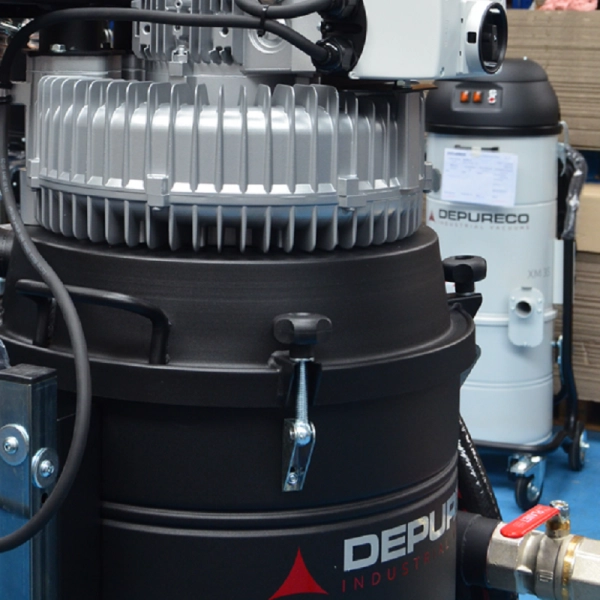

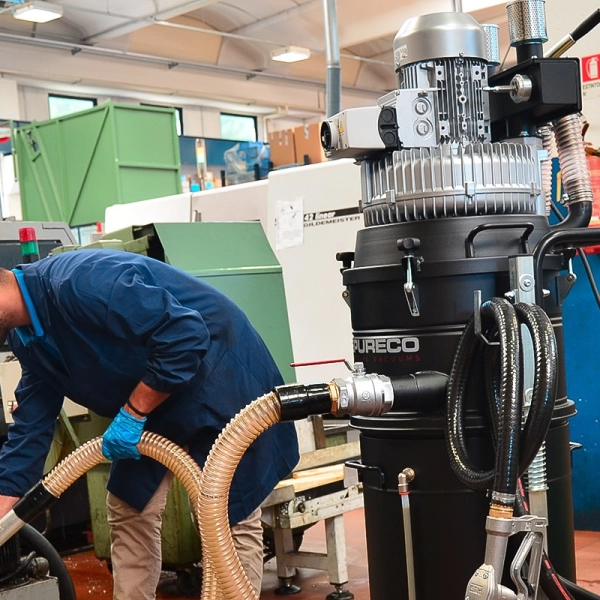

Wytrzymałe i wydajne odkurzacze do oleju linii Clean OIL wytwarzają silne podciśnienie i przepływ powietrza dzięki zastosowaniu turbin boczno-kanałowych o mocy 2,2 w wersji jednofazowej i 3 kW w wersji trójfazowej. Jest to niezawodne urządzenie konstrukcyjnie stworzone do wielogodzinnej pracy ciągłej. Silnik bez przełożenia na napędy jest bezpośrednio połączony z turbiną. Silnik indukcyjny nie przegrzewa się dzięki niezależnemu obiegowi powietrza chłodzącego. Odkurzacze posiadają zabezpieczenie nad-prądowe i przeciwzwarciowe. Dzięki zastosowaniu silnika bezszczotkowego może pracować z olejami i chłodziwami bez przerw nawet 24 h dziennie.

FILTRACJA

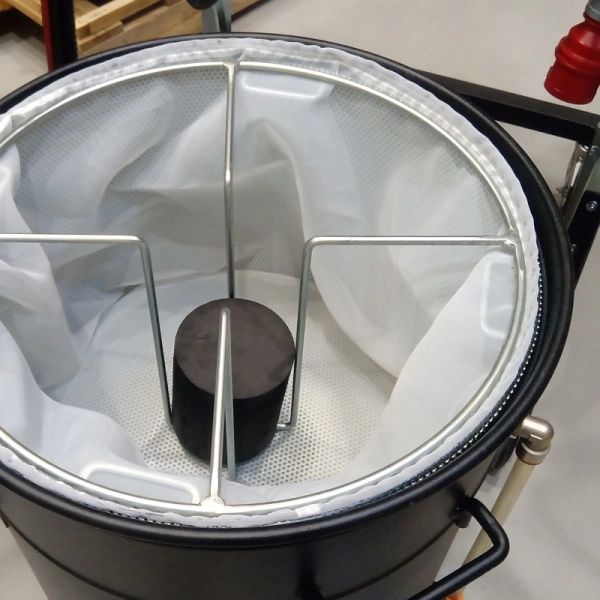

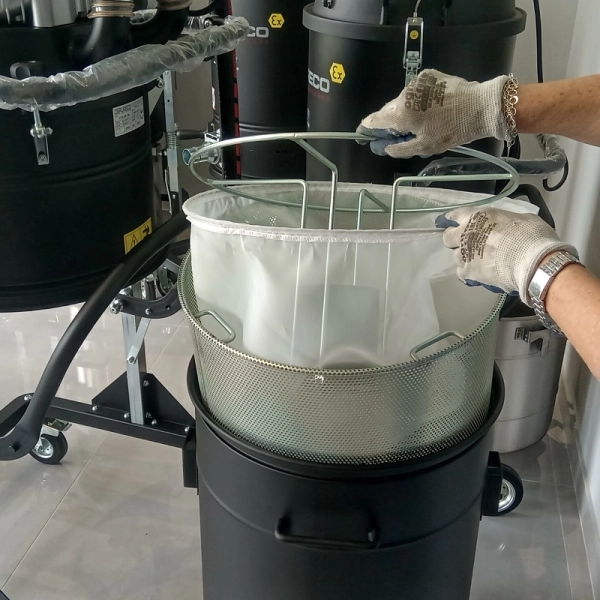

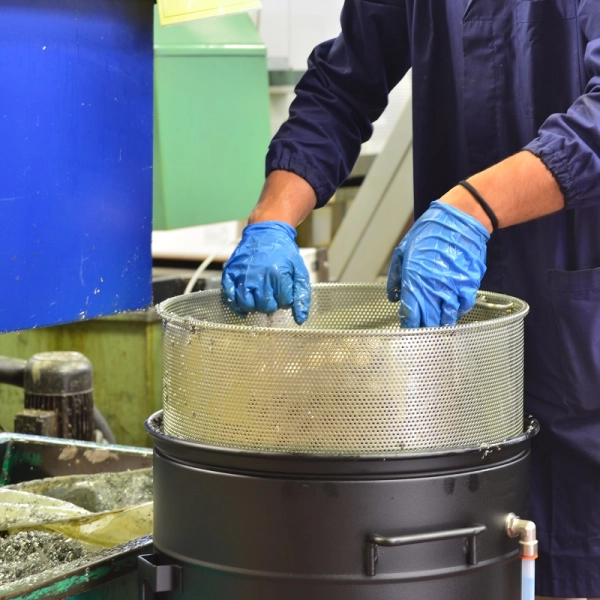

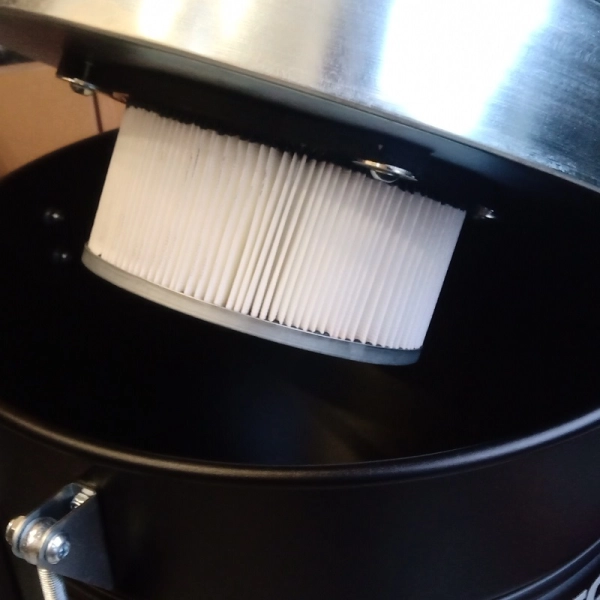

Linia Clean Oil wyposażona jest w 3 poziomy filtracji. Pierwszy poziom to filtr ze specjalnej gąbki, zapobiegający występowaniu mgły olejowej. Na drugim etapie znajduje się filtr nylonowy, który filtruje na poziomie 150µ. Ostatni poziom odbywa się na bazie koszo-filtra. Odpady stałe po zassaniu do odkurzacza wpadają bezpośrednio do niego, a ciecze zostają grawitacyjnie odseparowane od części stałych. Umieszczony w koszo-filtrze filtr nylonowy wyłapuje bardzo drobne elementy stałe znajdujące się w zbieranych cieczach. Natomiast wraz z koszo-filtrem, wykonanym ze stali galwanizowanej, blokują przejście wszelkim częściom stałym. Rozwiązania te pozwalają na oczyszczenie, odzyskanie i ponowne użycie zarówno cieczy jak i zebranych wiórów, granulatów i podobnych im odpadom poprodukcyjnym. Separator posiada widoczne uchwyty do podnoszenia i wyjmowania zawartości.

ZABEZPIECZENIE PRZED PRZEPEŁNIENIEM

Największym problemem przy zbieraniu cieczy jest zagrożenie przepełnienia zbiornika i zalanie turbiny. Wychodząc na przeciw temu zagrożeniu firma Depureco wyposażyła A450 i A450-1 w pływaki z uszczelnieniem zabezpieczającym. Pływak unosząc się na poziomie cieczy, w odpowiednim momencie przywiera do wlotu powietrza do silników i blokuje przepływ powietrza. Od tego chwili nie aż do opróżnienia zbiornika ma możliwości na zasysanie zanieczyszczeń przez odkurzacz. Jest to jednocześnie rozwiązanie banalne i genialne. Co więcej - także niezawodne. Pływak nie pozwala na przedostanie się jakimkolwiek cieczom do turbiny boczno-kanałowej.

OPRÓŻNIANIE ZBIORNIKA

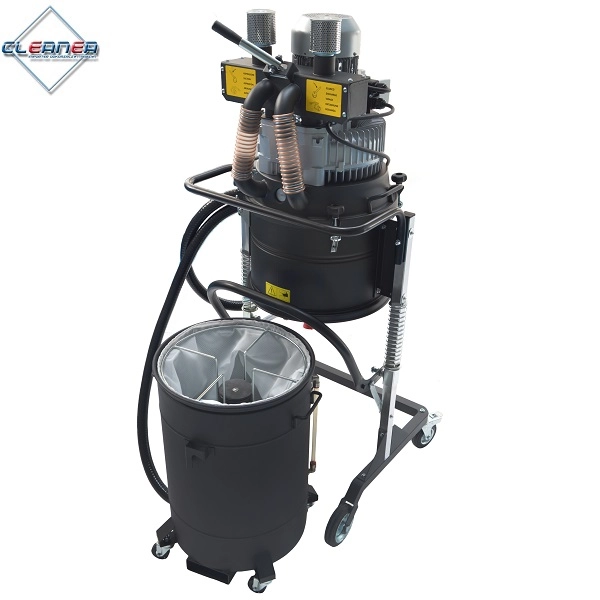

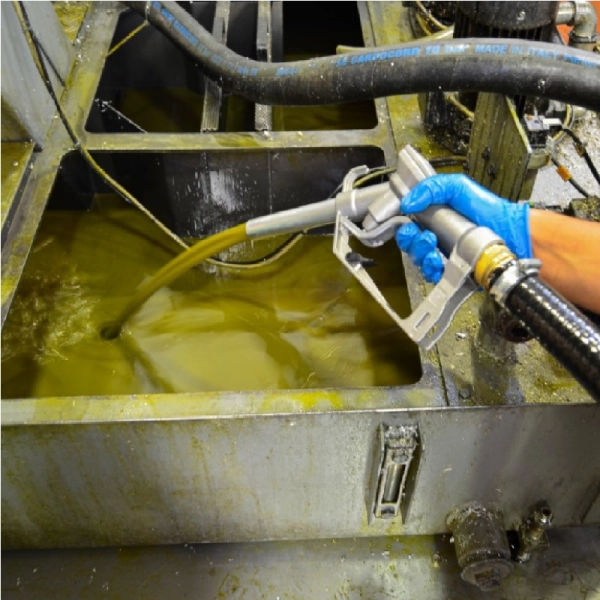

Rurka wskaźnikowa dodatkowo informuje o stanie zapełnienia. Jak wspomniano wyżej - odkurzacz może być opróżniany manualnie przez wysunięcie zbiornika spod konstrukcji, ściągnięcie filtra i przechylenie lub za pomocą odwróconego przepływu. W opcji opróżniania zbiornika przez  odwrócenie ciągu powietrza z ssania na tłoczenie, nie ma potrzeby ingerowania w konstrukcję odkurzacza. Operacja polega wyłącznie na zmianie pozycji zaworu krzyżakowego. To rozwiązanie daje możliwość bardzo szybkiego opróżnienia zbiornika bez używania głębinowy pomp zanurzeniowych, które często ulegają awarii z powodu zablokowania opiłkami metalu.

DANE TECHNICZNE



Parametry	A450-1 CLEAN OIL	A450 CLEAN OIL
Zasilanie	230 V - 50 Hz - 1 N	400 V - 50 Hz - 3 N
Moc	2,2 kW	3 kW
Rodzaj turbiny	Boczno-kanałowa z silnikiem indukcyjnym
Przepływ powietrza	350 m3/h	420 m3/h
Podciśnienie nominalne	210 mBar	250 mBar
Podciśnienie maksymalne	230 mBar	320 mBar
Pojemność zbiornika cieczy	100 lit.
Pojemność koszo-filtra	50 lit.
Wypompowywanie zwrotne cieczy	tak
Czas zasysania cieczy	100 lit./ 38 sekund
Czas wypompowania cieczy	100 lit./ 23 sekundy
Wymiary	840 x 710 x 1620 mm
Waga	110 kg
